Paso 2: La caja

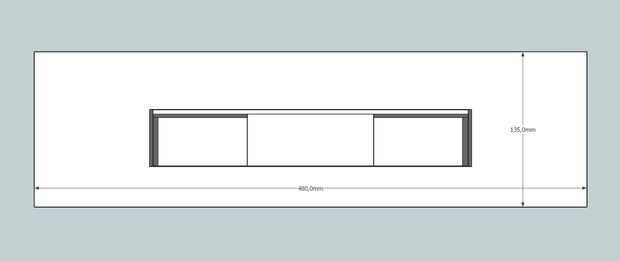

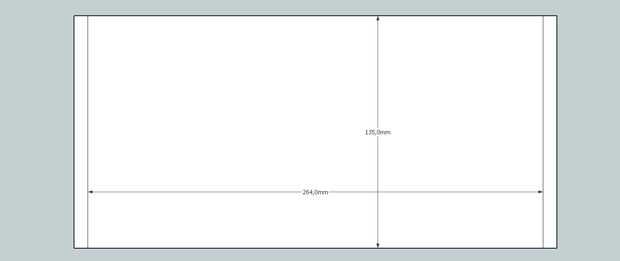

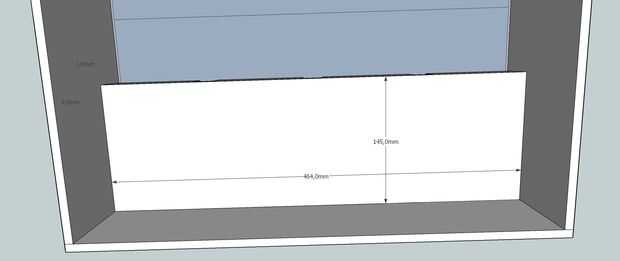

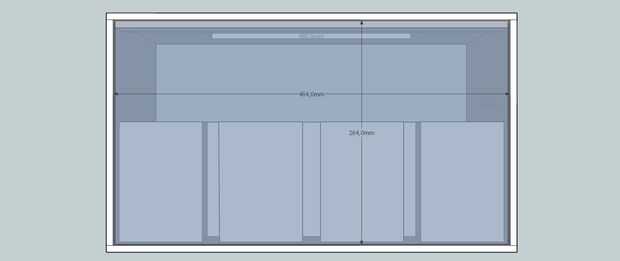

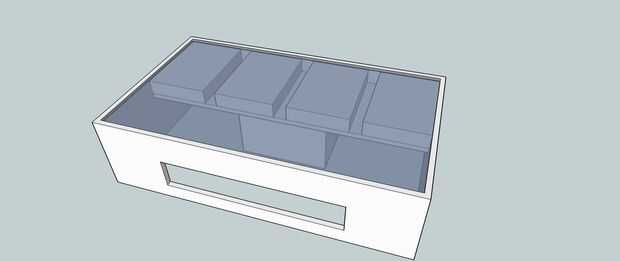

Construimos una caja muy simple para dar cabida a nuestros circuitos. Es una simple caja rectangular con un estante dentro de la montura los lectores floppy y una fuente de alimentación por debajo. Las dimensiones adecuadas se pueden encontrar en las imágenes de la galería.
Una vez montado, elegir un lugar apropiado para perforar un agujero para los cables de alimentación que se necesitarán para alimentar las unidades y Arduino. Usted también necesitará hacer un orificio en el frente preferentemente para el sonido escapar a través de. Las dimensiones y forma de este agujero no es muy importante, sólo asegúrese de su alrededor tan grande como en la foto de arriba y ser creativos.
En la parte superior de la caja usted necesitará montar dos tiras largas de madera contrachapada para el plexi en. Estos tendrán que ser la misma longitud que el plexi y como tiene 8 mm de madera contrachapada que ajusta todavía los discos en el estante. Montar las ranuras como ahora bajo el borde superior de cajas como el plexi es gruesa, un firme ajuste mirada realmente buena!
Entonces usted tendrá que montar la fuente de alimentación y las unidades en el cuadro. Opciones de montaje difieren de diversos dispositivos así que tienes que venir para arriba con su propia forma de montar. No recomiendo pegamento caliente, no lo suficientemente fuerte.
El bosquejo se puede encontrar en github en la carpeta docs
