Paso 3: El circuito

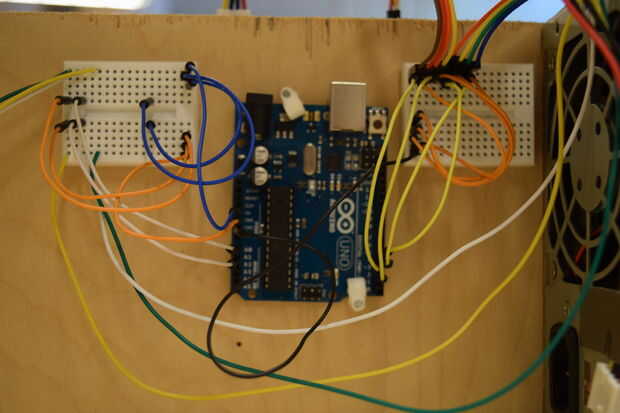

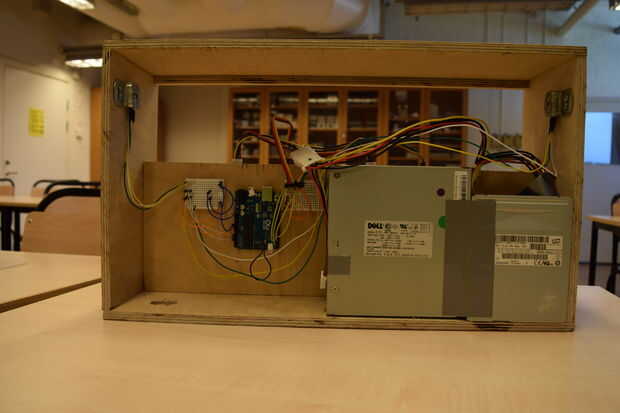

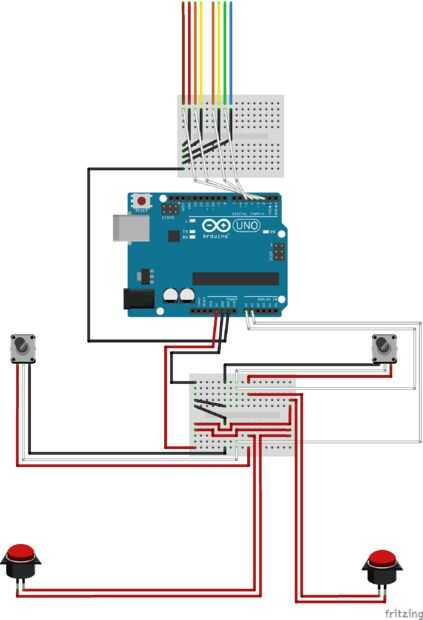

Siga el esquema de Fritzing conectar los circuitos, montajes de la vida real se puede encontrar en las otras fotos.
Orden no importa, pero recomiendo hacerlo en este orden: Conecte las líneas de alimentación solicitadas de las breadboards a GND y + 5V.

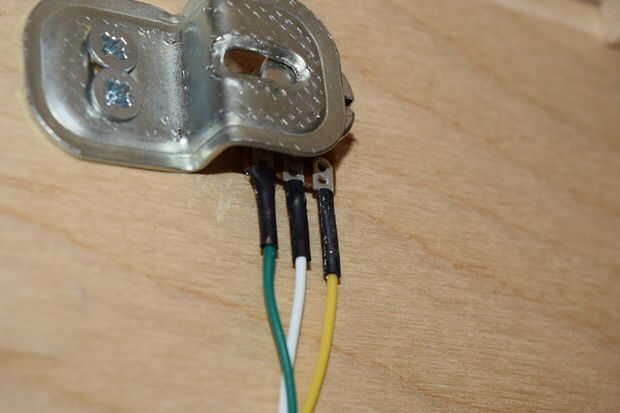

Primera protoboard. Añadir los potenciómetros en sus cables largos, recuerda donde se colocan en la box(picture). Caso omiso de los botones en el momento, se añadirá una vez que se ha creado la unidad de piso en un paso posterior. Pero aparte de eso debe asegurarse de que todas las conexiones en esta placa.

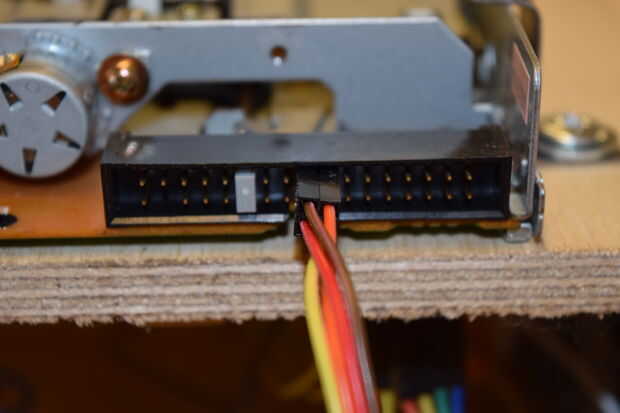

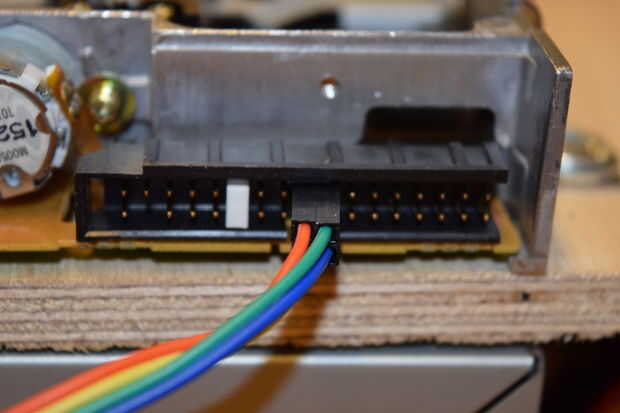

Una vez hecho eso protoboard se tiene que el otro. Mismo pasa aquí, sólo tienes que seguir el esquema de Fritzing y tendrás éxito. La codificación de color de los cables dejando la placa se corresponde con las unidades reales que he añadido en las fotos. Sólo tienes que seguir éstos y debe ser un paseo por el parque para conectarlos. ¡ No olvides los pequeños puentes que se muestra en las fotos!
Ahora, conectar al molex spliter a los dos lectores diferentes y luego al poder suministro y se hará con los circuitos por ahora.
