Paso 2: Construir el escudo de Arduino
Arduino Shields son tablas que se pueden conectar en la parte superior la placa de Arduino extender sus capacidades. Construyendo este escudo simple le permite conectar el Arduino con el arrayand LED otros componentes sin tener que soldar directamente a la Junta.

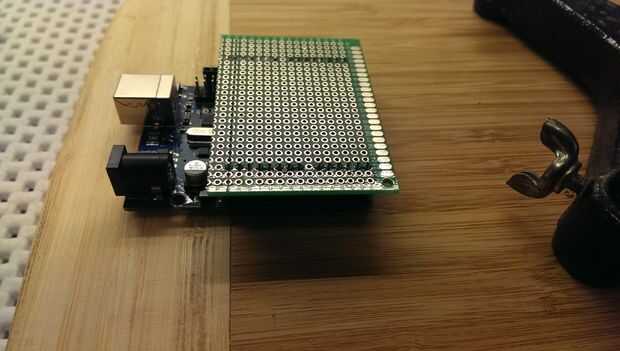

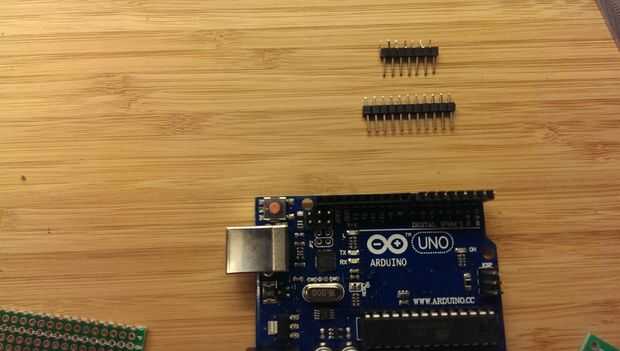

Utilizando un cúter cortar el tablero protector a un tamaño de 20 x 30 agujeros para cubrir los pernos que vamos a utilizar. Corte los pasadores de cabecera tamaño y empuje en la placa Arduino UNO en la posición correcta según el diagrama del circuito. Luego empuje los pernos del jefe en el escudo a colocar las clavijas en los agujeros correctos según el cuadro anterior. Una vez que estén en posición de Solde los pines en el escudo.

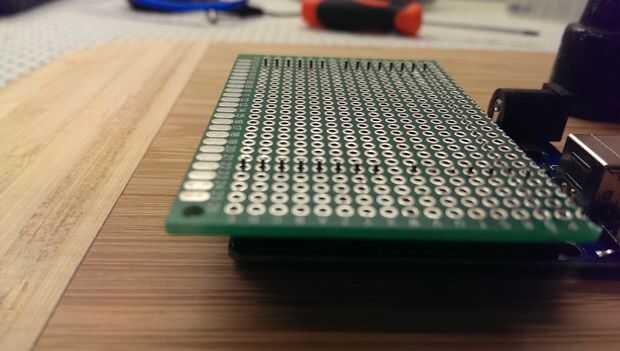

El Arduino UNO tiene una característica donde una fila de pines (A0-A5) no está alineada uniformemente con el lado opuesto de la Junta para que tenga que ser un poco creativo y algunos de los pines del cabezal de la curva para que Alinee correctamente antes de soldar en la placa del escudo.
