Paso 3: Construir el tablero de pantalla LED
1. cartulina recortable

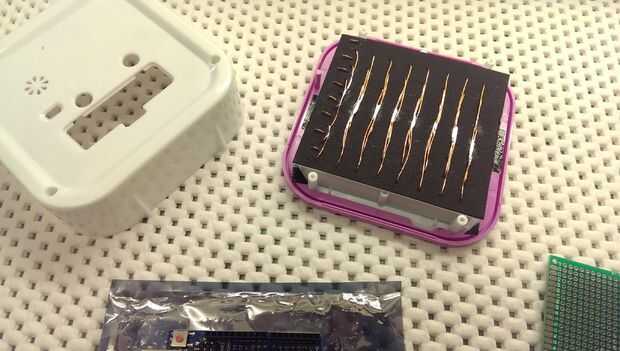

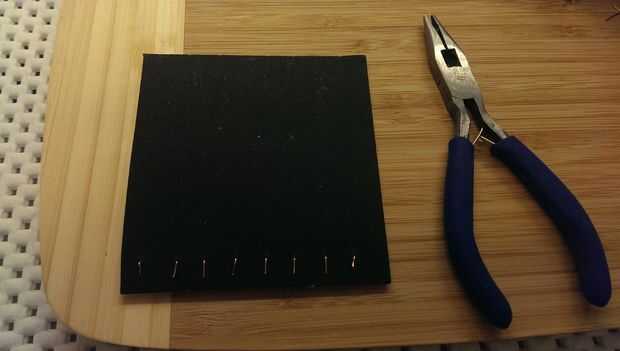

La pantalla de sonido Loactor se compone de una matriz de LEDs 8 x 8 que están montados en un recorte de cartón que encaja perfectamente en la parte delantera de la caja del reloj. Es mejor usar cartón porque no funden cuando se sueldan los cables de los LEDs y es fácil trabajar con. Utilizar las dimensiones de la abertura de la caja del reloj para trazar la forma requerida y cortar un pedazo de cartón grueso de 2-4mm.
2. LED red

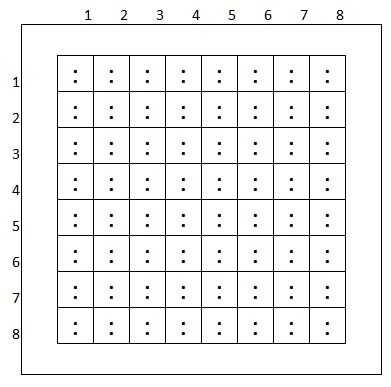

Utilizar el archivo de plantilla para crear cuadrícula de 8 x 8 cm para colocar los LEDs en el tablero de exhibición. Descubrí que un programa de hoja de cálculo como LibreOffice Calc es muy útil para conseguir redes precisas para la impresión. Adjunta es una plantilla que puede modificar e imprimir luego pegada sobre la cartulina. Utilicé la versión de un programa de dibujo llamado LibreOffice que puede descargar desde aquí. LibreOffice Los archivos se pueden modificar y cambiar de tamaño usando esta herramienta. Puede utilizar la función de exportación para obtener distintos formatos.
3. montar los LEDs

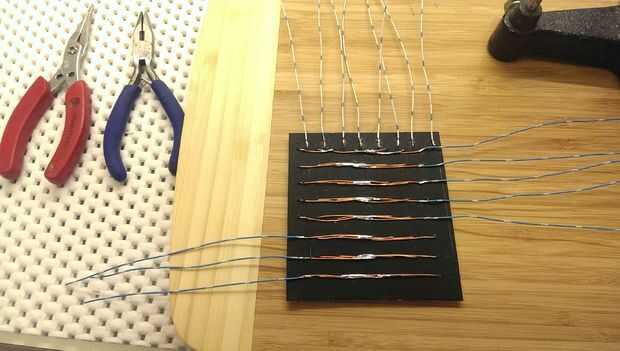

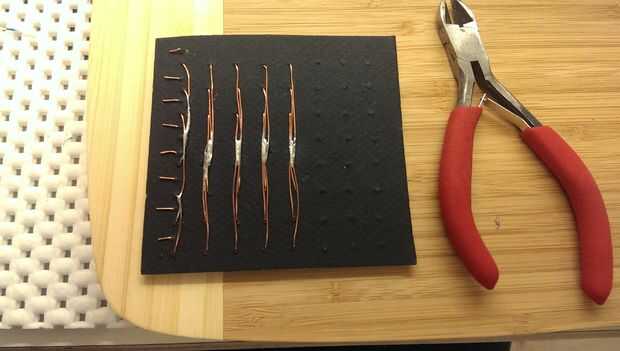

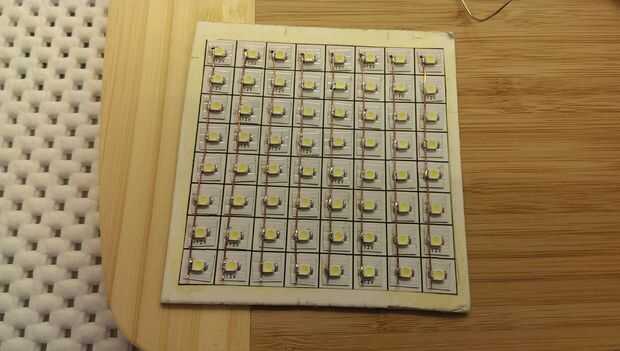

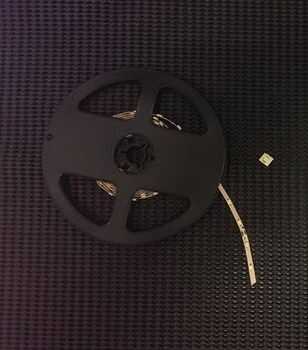

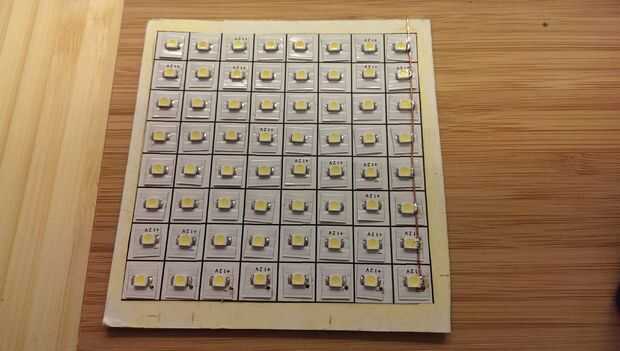

En el ejemplo utilicé alta intensidad superficie blanca monta LEDs que corté de una tira de LED de 3v. El punto clave es que unan el cátodo (-ve) de cada LED de cada fila horizontal junto en un lado de la cartulina. Luego atraviesan el ánodo (+ ve) al otro lado de la cartulina a través de un agujero y cada columna se unen en ese lado. Lo que usted termina con es 8 tiras de cátodo en un lado horizontal y ánodo 8 tiras en el otro lado verticalmente.
Éstos entonces están conectados al escudo Arduino del paso anterior según el diagrama del circuito.
4. el LED de prueba
Recomiendo en este momento probar todos los LED para asegurarse de que no hay ningún dispositivos/conexiones defectuosas. Prueba usar un 9v 5v fuente de alimentación de CC y un resistente de 2,2 K ohmios en línea con la alimentación positiva. Es importante hacer esto para proteger el LED de corriente y quemar. Conecte el terminal negativo en el cátodo del LED y el terminal positivo a través de la resistencia al ánodo del LED para probar. (Nota Asegúrese que la placa Arduino no está conectada al hacerlo). Asegúrese de que todas las funciones de LEDs y funcionan con el mismo brillo.
