Paso 5: Montaje de componentes y se conectan a circuitos
1. la posición de los componentes del plan
Como con cualquier caso mejor planificar la orientación y ubicación de componentes con cuidado antes de taladrar los orificios.

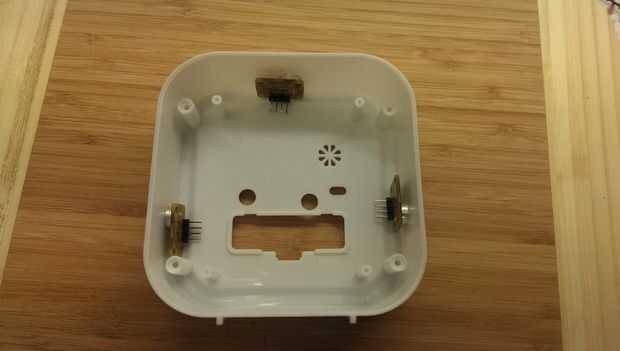

Coloque las tres unidades de micrófono en un triángulo con la orientación descrita en la foto.

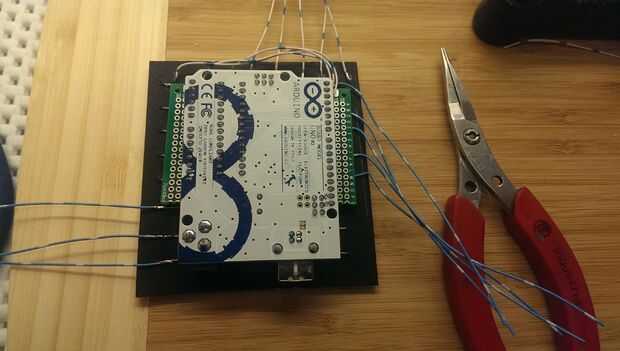

Conectar el Arduino UNO para la posición en caso para marcar los agujeros para el puerto externo de la fuente de alimentación y USB y pantalla LED.
2. perforar agujeros en caso
Plástico fina mayoría de los casos tienden a derretir cuando ellos perforación para siempre de taladro los agujeros unos tamaños demasiado pequeños para atender a este. Luego use una combinación de un cuchillo para quitar rebabas y luego una broca más grande para completar manualmente el tamaño del agujero correcto.
3. montaje de los micrófonos

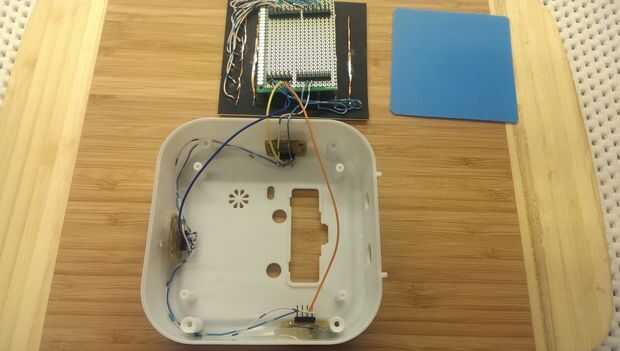

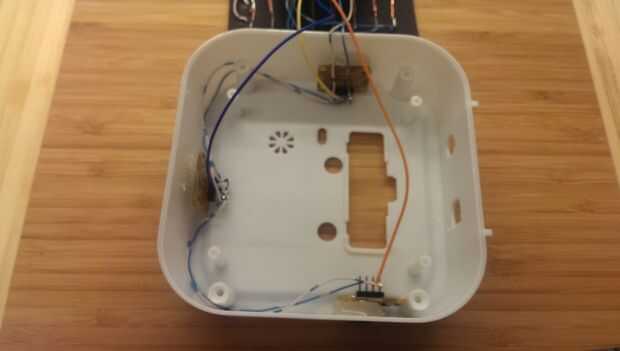

Utilice una pistola de pegamento caliente para fijar la posición final de las tres unidades de micrófono en un triángulo con la orientación descrita en la foto. Les montara para que la parte delantera del micrófono esté al ras con el lado de la caja.
Conecte las conexiones de VCC y GND en cada Mic juntos para que luego puede conectarse a la placa de blindaje una vez. Deberás acabar con cinco cables para conectar a la tarjeta de escudo-
VCC, GND, Mic 1 SPL, Mic 2 SPL, Mic 3 SPL.
Con suficiente longitud para permitir la conexión fácil a la Junta de protección de la soldadura de tres cables a cada micrófono (VCC, GND y SPL).
4. conectar el LED Junta para proteger

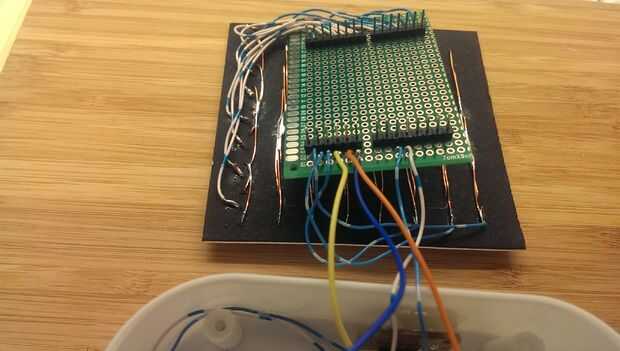

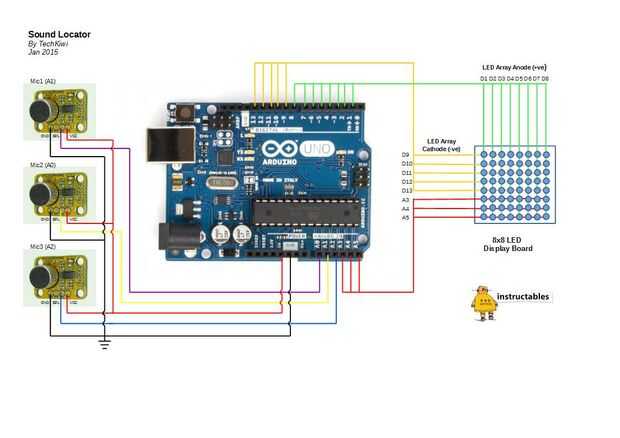

Conecte el tablero LED el escudo según el diagrama del circuito. Cortar un cuadrado de lámina de plástico para proporcionar un aislamiento entre el blindaje y la parte posterior del tablero de LED para evitar cualquier cosa que ponga en cortocircuito. Ver foto de arriba.
