Soundgraffiti con arduino mega (4 / 5 paso)

Paso 4:

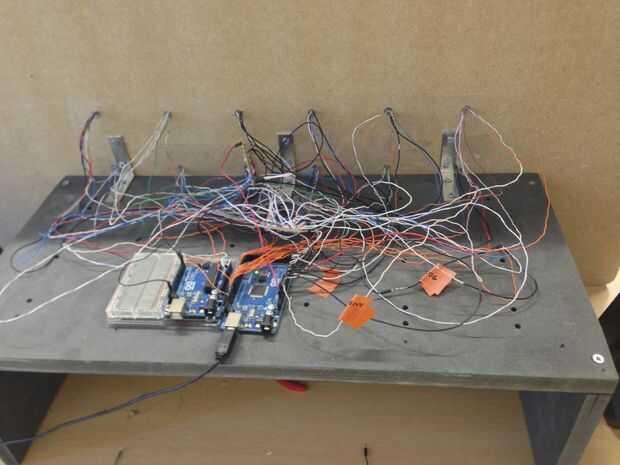

Porque queríamos una vista algo limpio frontal de nuestra instalación hemos creado un apoyo a nuestro arduino y cables.

Este fue un pequeño soporte de madera.

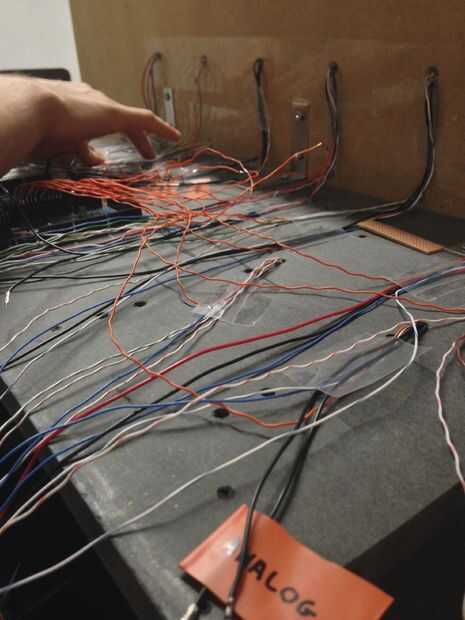

Cortamos los agujeros en él porque esto fue más fácil conectar todos los cables procedentes de la capa más baja de los sensores.

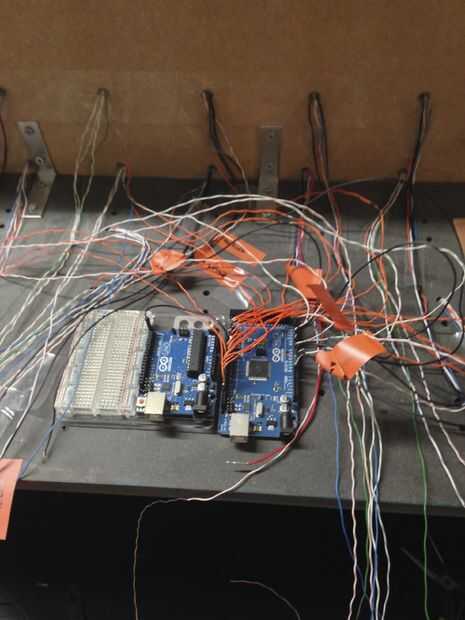

Como se puede ver que pasamos mucho tiempo clasificar y etiquetar los cables.
Esto no es necesario pero lo recomendaría a cualquiera de ustedes;-).

Usamos dos breadboards, uno es negativo y el otro es de 5v.
