Paso 2: diseño y maquetación
Cuando usted pone sus manos en el tejido conductor de la prenda, el programa detectará que se ha completado el circuito, y se encenderán el LED y el altavoz. Presenta la tela conductora en mi sudadera con capucha en lugares convenientes (brazos, codos, hombros) que mis manos podrían descansar en forma natural, por lo que colocar mis manos para completar el circuito no causa tensión.

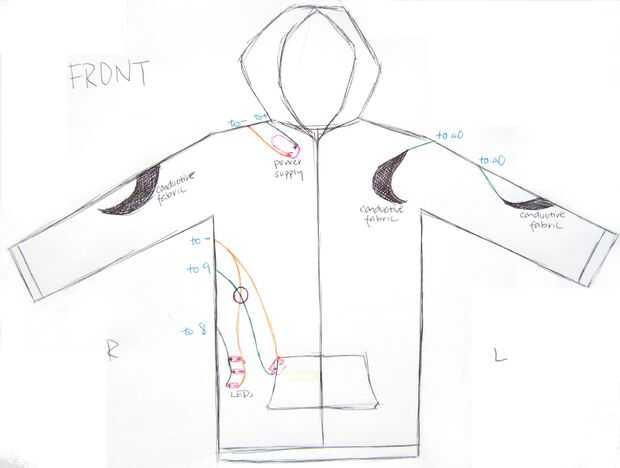

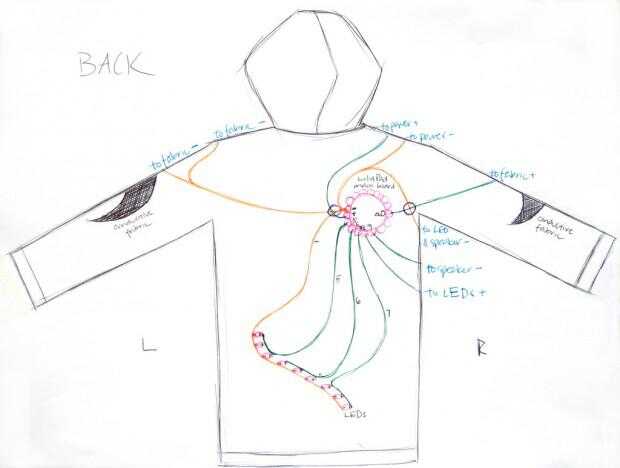

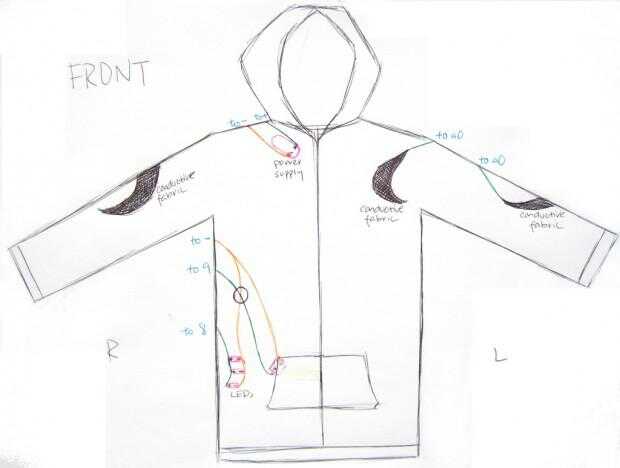

Coloque lo que usted quiere que su ropa parece y hacer un boceto (he incluido mis más abajo). Trate de no planear muchos rastros superpuestos de hilo conductor - los traslapos más tienes, más posibles cortos te vas a encontrar en el circuito. En mi dibujo, he en círculo cada lugar donde hay un traslapo con una pluma azul.
Asegúrese de que su fuente de alimentación cerca de su tablero principal de LilyPad.
Hilo conductor tiene una resistencia no trivial. Leah Buechley tiene una buena explicación de lo que esto hace que la tensión en su LilyPad aquí. La idea general es que la mayor resistencia (es decir, longitudes más largas de hilo conductor) entre su LilyPad y su poder fuente resulta en una tensión más baja en su LilyPad. Si el voltaje es demasiado bajo (generalmente por debajo de 3,3 V para el LilyPad), el LilyPad no consigue suficiente energía y deja de funcionar.
En mi diseño, el suministro de energía y el LilyPad son realmente demasiado lejos unos de otros. Vamos a ver cómo remediarlo en el paso siguiente.
Localizar la fuente de alimentación.
Tener en cuenta donde desea colocar la fuente de alimentación. La alimentación es la pieza más pesada y voluminosos de todo lo que vas poniendo en tu ropa, por lo que es bueno colocar la fuente de alimentación en algún lugar que sea discreto y no delicado. Por ejemplo, usted no quiere poner en el ladrón de su codo, porque entonces usted sería capaz de doblar su brazo. He puesto cerca de mi solapa, por lo que es fuera del camino y en un lugar con tela resistente.
Para una imagen más grande de mis bocetos a continuación, haga clic en para el
y el
.
