Paso 1: prototipo
La lista de componentes requeridos fue la siguiente:
- Núcleo de la chispa / fotón partícula
- placa de prototipado
- pulsadores (14)
- 1 × 12 Rúbrica femenina (2)
- batería 4xAA
- Opcionalmente, un botón de encendido

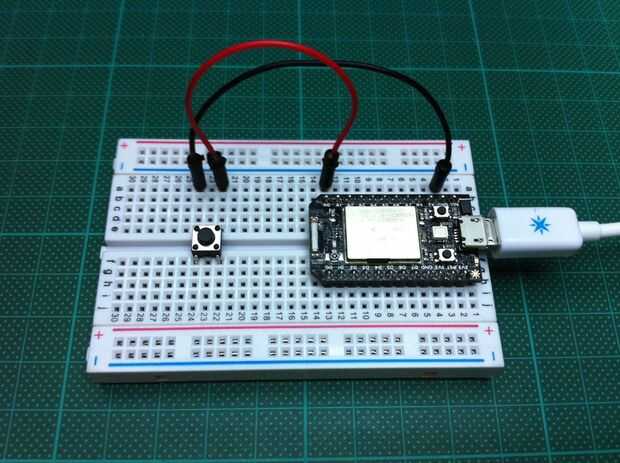

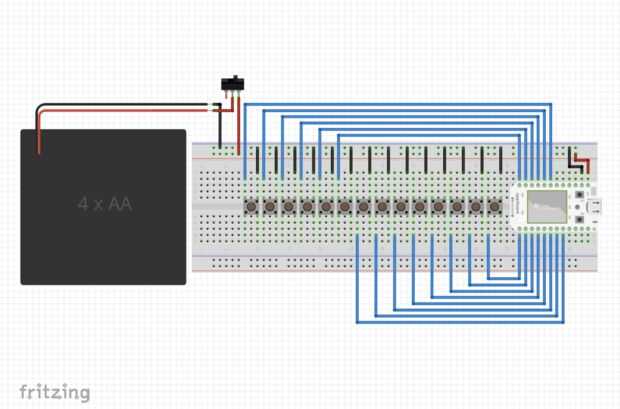

Una vez que has encontrado todo lo que necesitas, procedió mediante el establecimiento de los diferentes componentes en la placa de prototipos. Con un poco de suerte, todo debe encajar y puede ir a soldar todos los botones y hacer las conexiones: una vez cada lado va a la tierra, al otro lado a uno de i/os.

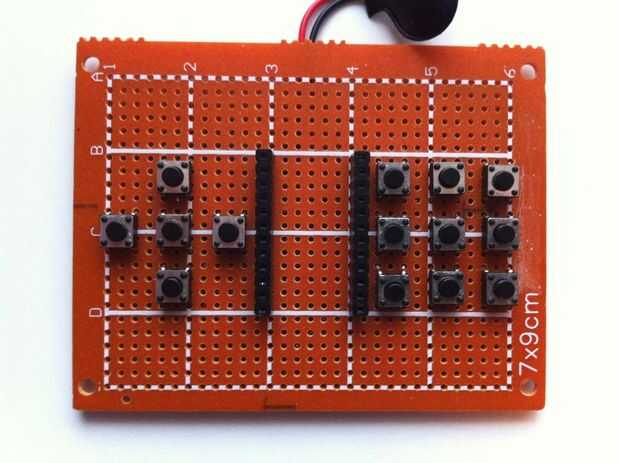

El diseño que usa es bastante básico:
- central, el núcleo de la chispa (o fotón partícula) con el LED RGB se utiliza para mostrar información de estado
- a la izquierda, cinco botones que puede ser utilizado para acciones de movimiento
- a la derecha, nueve botones que puede utilizar para varias funciones
Puede utilizar el mismo diseño o escoge uno personalizado, como usted prefiera.

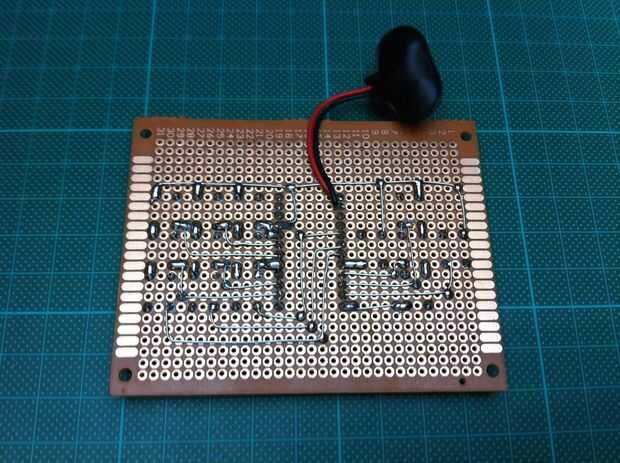

Para hacer las conexiones, he utilizado cable de núcleo sólido pelado, que doblado en forma con un par de pinzas.
