Sparkle Motion: Un LED mapa mundial impulsado por datos globales de tráfico de Twitter (3 / 4 paso)

Paso 3: Conecte el LED

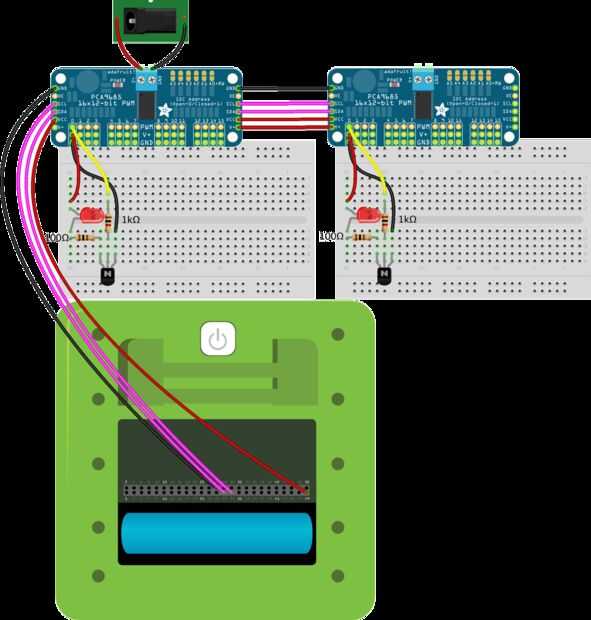

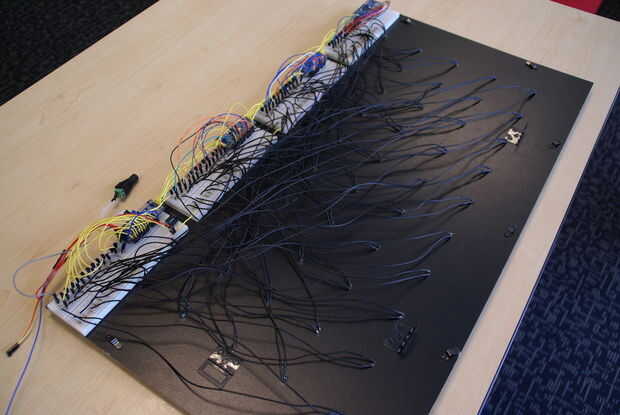

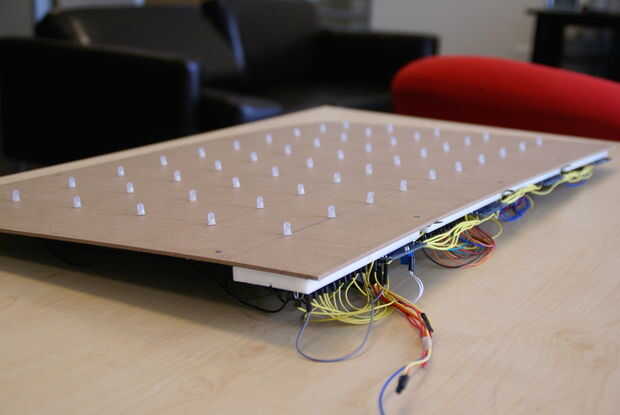

Inserte todos los 50 LEDs en la parte posterior del marco y cablear según el esquema siguiente.

Cada controlador PWM puede controlar hasta 15 LEDs, por lo que utilizamos 4 para cubrir los 50 (12, 12, 12 y 14). Ilustramos cómo uno de los LEDs conectarse en una columna del conductor y cómo usted puede encadenar los controladores. Sólo muestran dos en la ilustración, pero tenga en cuenta que hay cuatro en la implementación real.
