Sparky Jr es un programable RGB LED mod compañero luz regulador de activación para botones al azar fightsticks.
¿Cómo funciona?
Bueno, al final del día. El código base esencialmente le permite personalizar su luz patrón, definir botones y combinaciones de botón y asignación a un color específico.
La configuración de combinación de botón por defecto (en un fightstick 8 botón) es 1 x, 2 x, 3 x, 4 x por fila y luego 4 combinaciones de fila transversal. Soporte para 6 y 8 botones controladores está escrito.

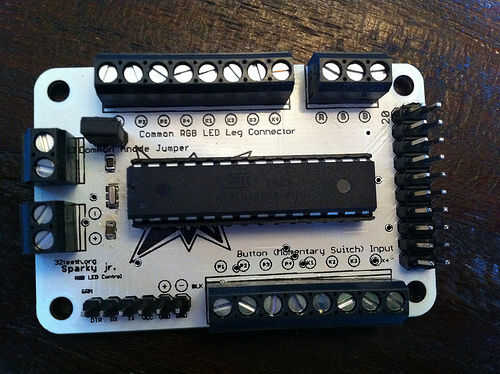

Así que ¿qué la Junta aspecto?

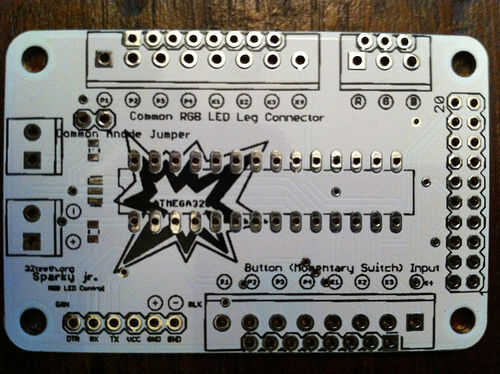

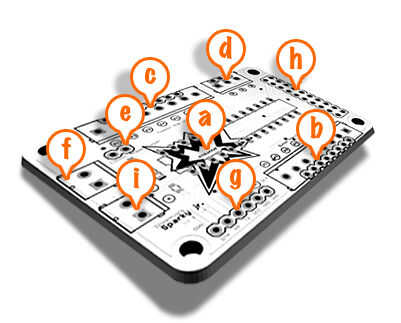

a. ATMEL ATMEGA328PU 28pin MCU
Este es el cerebro de la operación. Cargado con el bosquejo de Sparky.pde.
b. botón (interruptor momentáneo) encabezado de entrada
Se trata de la conexión de entrada. Esto sería idealmente conectado a las líneas de señal de conmutador botón arcade
c. comunes RGB LED pierna conector
Sin importar tanto su configuración es ánodo o cátodo común, el RGB LED usualmente tendrá conexión 4. Uno para cada color y uno para la pierna del commmon (ánodo o cátodo). Cada pata común
d. rojo, verde, azul
Cada LED RGB tendrá una conexión para cada uno de los tres colores. Usted puede encadenar todos de su rojos (verde o azul) con un cable por el color. Mismo modo el espacio aquí permite un borne de tornillo de 3.5mm terminal 3. Lo que permite su configuración atornillar 6 u 8 cables individuales para cada color correspondiente.
e. puente de ánodo común
De forma predeterminada. El software Sparky se establece para actuar como si usted donde instalar LEDs de RGB cátodo común. Debe esto no adaptarse a su aplicación o consumo de energía y desea utilizar LEDs de ánodo común. Simplemente coloque el puente en la cabecera de 2 pin macho. El microcontrolador automáticamente detectará el puente y cambiar los pines de salida adecuada para una aplicación de ánodo común.
f. reinicio
2 mediante orificios provistos aquí permitirá un reinicio remoto de los cables. Si desea utilizar un botón de reset o interruptor, simplemente soldadura en alambre para cada una de las patas de los interruptores.
g. Rúbrica FTDI
En la cabecera FTDI de seis pines, la configuración recomendada es soldar sus cabeceras de VCC y GND a los pines apropiados (#4 y #5 respectivamente). Aquí empieza la personalización. Si son creativos o aventura y decide querer subir su propio programa a la ATMEG328 puede soldar una cabecera de 6 pines y subir via FTDI. Si usted suelda una cabecera de 6 pines para la conexión de FTDI, necesita sus líneas de entrada VCC y GND en la parte inferior de la Junta de la soldadura.
h. 20 pines breakout
Esto es para cinta directa Conecte al TEasy huelga PS3 mod.
