Paso 3: Tablero de LEDs RGB

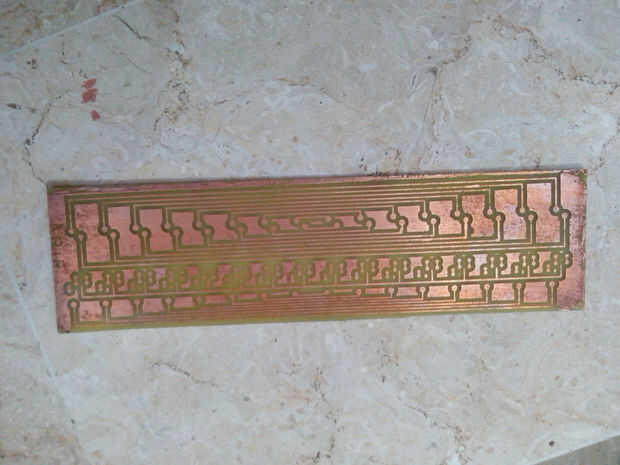

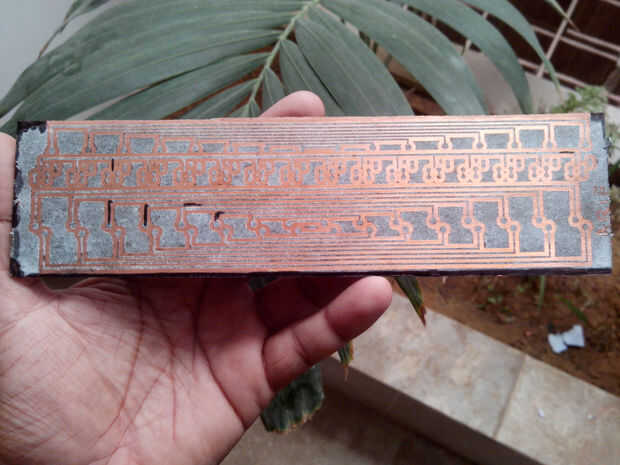

He utilizado mezcla de PCB y veroboards según la facilidad y disponibilidad. Cableado de 16 LED RGB (LED RBG en mi caso) sería muy desordenado como serían 48 cables si se hace con punto a punto. Para que PCB fue el camino a seguir. Utilizó el método de transferencia de toner (google lo).
También he adjuntado pdf del pcb (comentado por facilidad) por parte de wirring de leds.

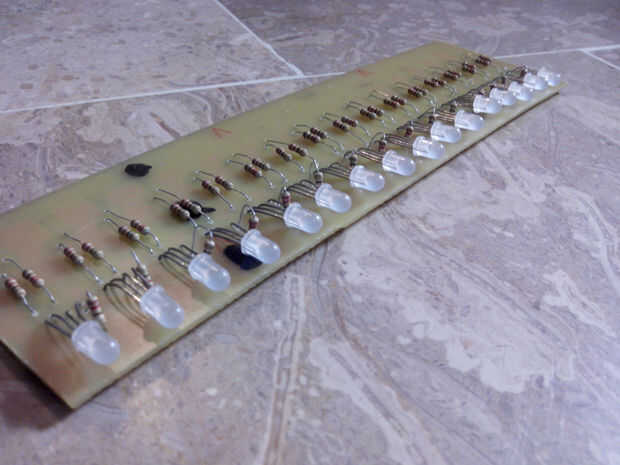

Todos los LEDs son alimentados por 3 dedicados registro de desplazamiento 74HC595 ICs
PROBLEMA ENFRENTADO AQUÍ:
Ya que soy nuevo en este lado, no tomó en consideración la máxima corriente 74HC595 puede generar, es decir, 56ish miliamperios. He utilizado las resistencias de 220 Ohmios común utilizadas por todas partes en internet, aquí son la corriente consumida por leds:
LED rojo: ma 12,5 X 16 = 200 ma (3 veces el límite)
Verde y azul: ma 7.5 x 16 = 120ma (2 veces el límite)
Esto quiere decir que no puedo manejar todos los leds en uno, incluso si decido vivir en el borde y la de IC vida sería muy limitada (si en todos).
SOLUCIÓN:
Sobre la realización que estoy por encima de límite de corriente, tuve que reemplazar los ohmios 220 ohmios de 1 K verde / azul y 1,2 K para el LED rojo. La luz fueron un poco menos brillante, pero aún mucha luz y todo en la gama óptima.
