Paso 4: Entrada y sensores

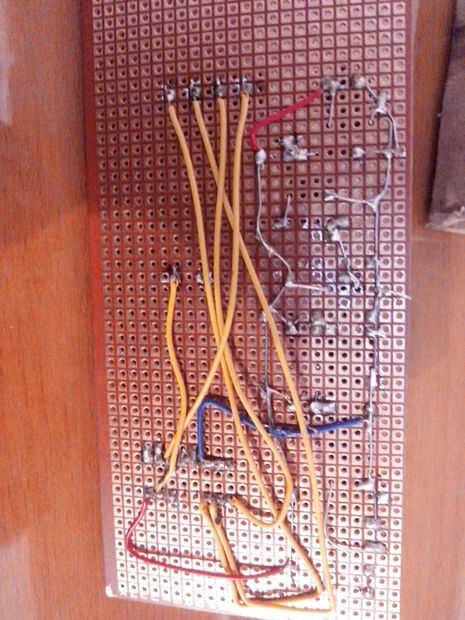

Tarjeta de entrada conformada por:
- un analoge multiplexor CD4051, (esto se usa con arduino para agregar más pines de entrada).
- 2 sensores x LM35 (temperatura ambiente y temperatura PC)
- DHT11 - sensor de temperatura y humedad
- 2 x botones para cambiar los valores
- 1 x potenciómetro ajustes
Problemas
Polvo es un problema grave en mi son especialmente en esta época del año - cubrió todos los fan de conductos con un paño fino ahora polvo fino que viene en :D
Interruptores pueden rebotar (rebote del interruptor de google) y lm35 puede recoger ruido.
1 - para resolver el asunto he utilizado solución de software y hardware. Soluciones de hardware son los condensadores verdes 104J para condensador contra rebotes y grande cerca de LM35 línea filtro de suministro de cualquier ruido que pueda haber en la línea de alimentación.
Quick info que encontré:
http://www.LH-Electric.net/tutorials/gnd_loop.html... para mayor comprensión leer:
http://www.Analog.com/library/analogDialogue/Archi...
2 - también utiliza técnica estrella puesta a tierra para evitar los bucles de tierra.

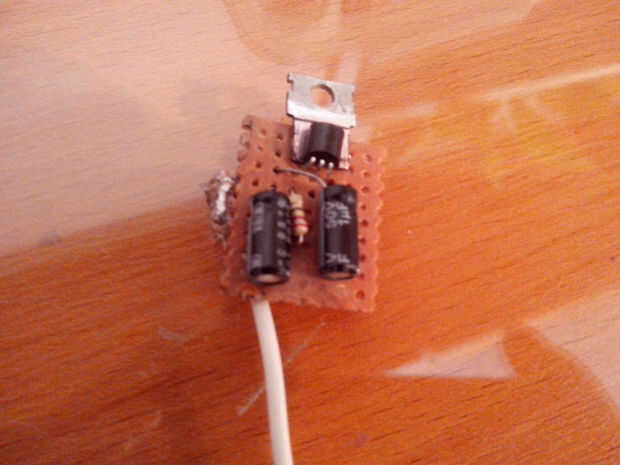

3 - utilizar alambre del protector y amortiguadores con sensor de PC por cable más largo (también mencionado en la hoja de datos del LM35 - google)
