Paso 1: Preparar las piezas
Cosecha su espectro
Lo primero que tienes que hacer es desarmar tu Spectrum. Tenga cuidado aquí; usted necesita su trabajo de membrana de teclado y probablemente será viejo y frágil. No temáis que si la rompes, puede encontrar el nuevo de reemplazo de membranas y conectores en eBay.

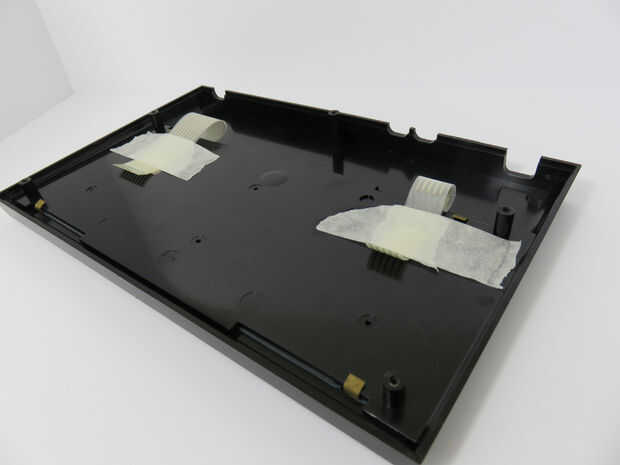

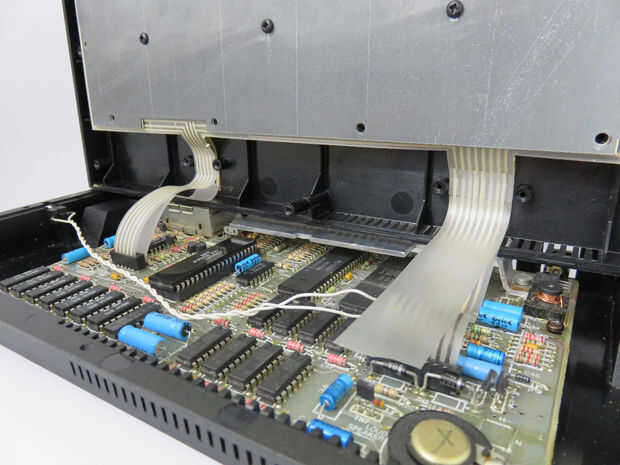

Quite los tornillos de la parte inferior del Speccy. Manteniendo las dos mitades juntas, girar el Speccy vertical en la orientación que debería escribir con. Levante lentamente la tapa del Spectrum, manteniendo la parte superior (borde de puerto) hacia abajo y ligeramente hacia usted. Así las membrana las cintas son agradable y suelto (ver la 1ª foto arriba). Tirar de las cintas firmemente hacia arriba usando ambas manos para cada uno. La parte superior la mitad debe ahora salir. Te recomiendo que uses cinta adhesiva para sujetar suavemente las cintas a la tapa (2ª foto arriba).

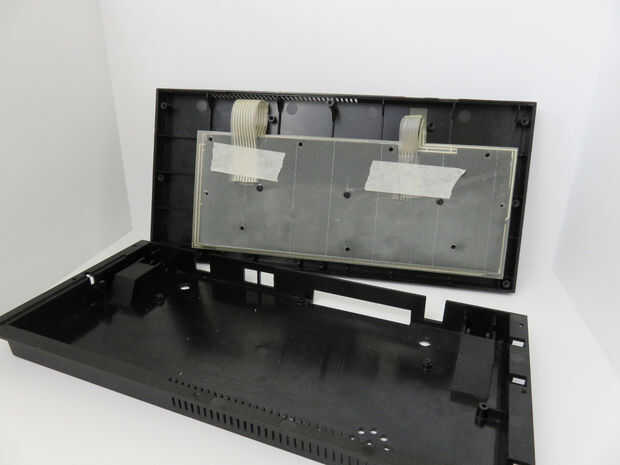

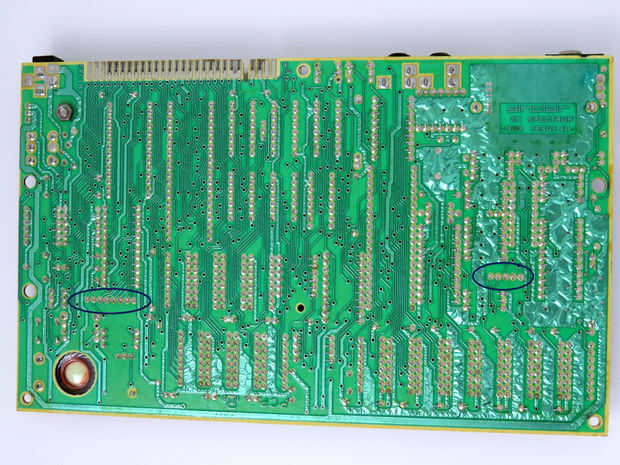

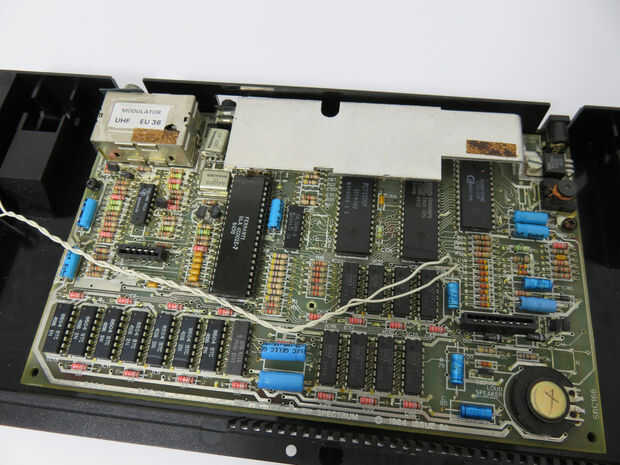

La última parte de la preparación para el Speccy es quitar la placa base (sólo hay uno o dos tornillos) y después desoldar los conectores de cinta. Si estás incómodo con desoldering, otra vez eBay tiene cubierto. Apenas pedir uno de 5 pines y un conector de 8 pines. Si es cómodas de quitar los conectores, son muy fáciles de identificar en la parte inferior; los conectores son las pistas horizontales solamente de pernos (ver fotos 3 y 4). Eso es todo. Ahora debería tener una caja vacía con el teclado (Foto 5) y dos conectores.
Preparación de la Pi
I se recomienda el modelo A + para la ZX82 o el modelo de Pi 2 B el Speccy + porque no tienes que hacer cualquier desoldadura para caber su Pi en el Spectrum. Ahora que tienes tu Pi, este es un buen momento para su sistema operativo de elección instalado y que ha ejecutado a través de todas las cosas de la configuración inicial. Necesitarás para tus trabajos de dongle Wifi y que el Pi está configurado para permitir que el cable de HDMI a VGA Convertidor.
Para habilitar la salida VGA, en la partición de arranque de tarjeta el sistema operativo, abra el archivo config.txt y encontrar:
Cambiar esto a leer:
Ahora, guarde el archivo. Es tu Pi listo!
Nota: Si desea un modelo superior Pi (2B) en un ZX82, necesitará quitar la de Ethernet y puertos USB de doble altura, entonces los puertos USB solo la altura de la soldadura en.
Preparando su HDMI al adaptador VGA y USB
Vas a tener que tira las envolturas de plástico la cabeza VGA y su hub USB, a git ellos tan pequeños como sea posible. Para abrir el adaptador VGA, coloque su destornillador plano de cuchillo en el borde alrededor del puerto VGA y licenciado de la carcasa exterior hacia atrás. La placa frontal debe pop off y la cubierta externa puede Deslice hacia abajo el alambre. Ahora quite el plástico envolvente dejando solo el PCB y el puerto, y luego finalmente aflojar los tornillos a ambos lados para dejar solo el conector VGA en el extremo.

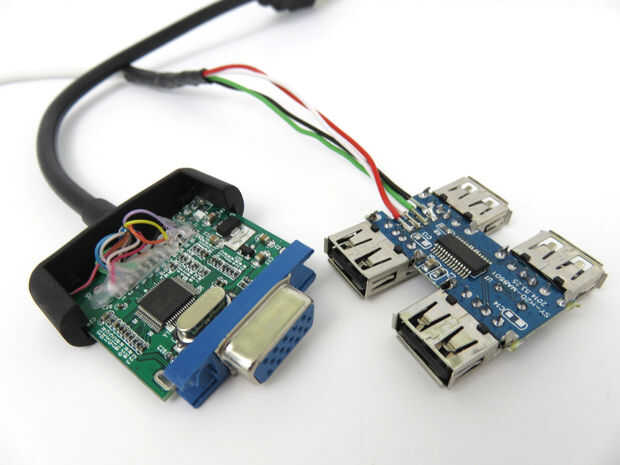

El Hub USB, simplemente hacer palanca de los paneles superior e inferior de la carcasa, el plástico de Desenroscar y quitar el PCB. Te recomiendo extender la longitud del cable USB. Para ello, desoldar los cables de los contactos y luego soldar en alambres intermedios, manteniendo el mismo código de color. Lugar de longitudes de calor tubería del encogimiento del alrededor de cada combinación de alambre individualmente. Luego coloque una tubería más grande alrededor de las juntas como un grupo. Esto aislar y fortalecer las juntas. Puedes ver los componentes modificados en la foto 6.
