Paso 3: El PCB

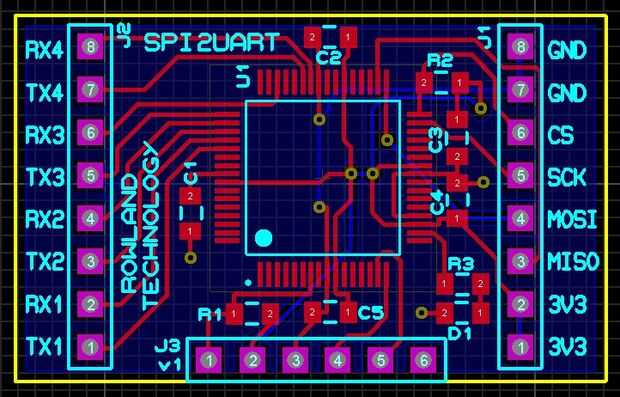

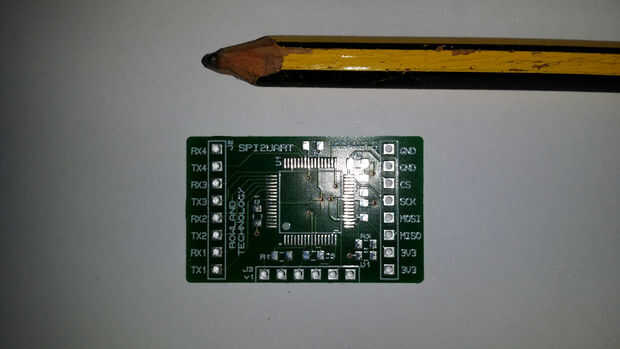

El PCB fue creado usando Proteus y 0805 estándar tamaño componentes superficiales del montaje. Águila funcionaría igual de bien si estás familiarizado con eso.
El diseño de PCB fue exportado como una serie de archivos Gerber y fabricados con Eurocircuits. Los archivos Gerber se adjuntan en el archivo zip.
El truco con Eurocircuits es a la orden a granel para reducir el precio por tablero. Así que asegúrese de que su circuito es correcta antes de enviar su diseño. Por supuesto cualquier otro fabricante de PCB también debe ser capaz de trabajar con los archivos Gerber.

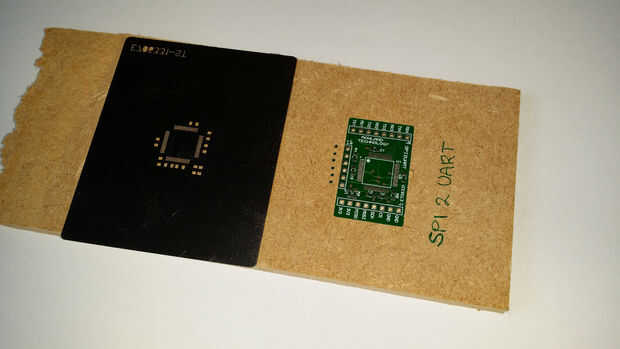

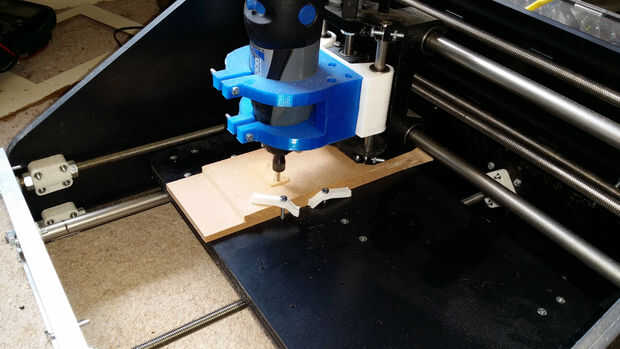

Ordené mi PCB con una máscara de capa superior para montaje en superficie para facilitar el proceso de fabricación. He creado una plantilla para los PCB a sentarse con mi fiel máquina CNC para crear un bolsillo en una pieza de MDF. Las necesidades del bolsillo un pequeño corte para asegurarse de que pueden conseguir del orificio fácilmente. Coloqué un PCB en el bolsillo y utiliza esto para alinear la máscara de pasta de soldadura. Una vez que la máscara es en lugar uso cinta para asegurar un lado de la máscara para el MDF. Esto crea una bisagra para que usted fácilmente puede levantar la máscara para añadir o eliminar los PCB.

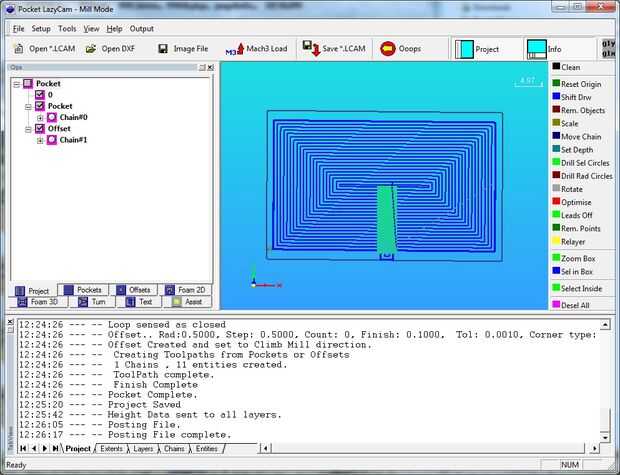

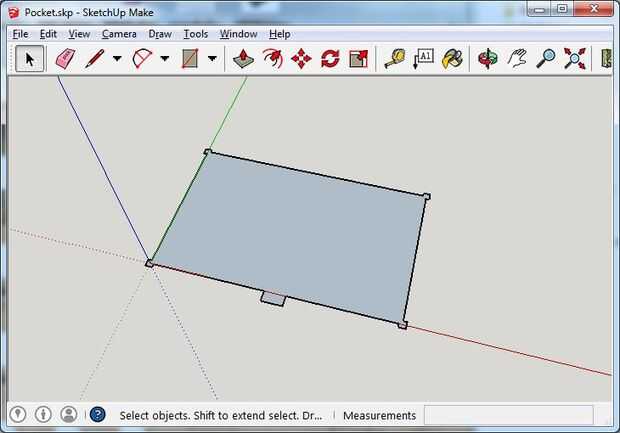

Para crear el código para manejar el CNC usé SketchUp para dibujar un cuadrado del tamaño de mi PCB. Entonces añadí una pequeña ranura para retirar el PCB desde el bolsillo más fácil. El archivo fue guardado y exportar como un archivo de CAD DXF. Luego usé el software LazyCAM para convertir el archivo .dxf en G-code que conducirá mi máquina CNC.
