Spicetrifuge (2 / 4 paso)

Paso 2: Fresar los agujeros para los tubos

pedí 3 sets de 10 tubos de ensayo con tapones de goma de Amazon para un total de 30. Podría haber hecho más pero estaba presionado por el tiempo completar esto y me gusta la forma que resultó mejor que si hubiera sido más concéntricos círculos de tubos de ensayo. De esta manera puede deslizar un par de tubos de ensayo hasta y empuje contenedores u otras cosas dentro como almacenamiento adicional.

Mediciones de

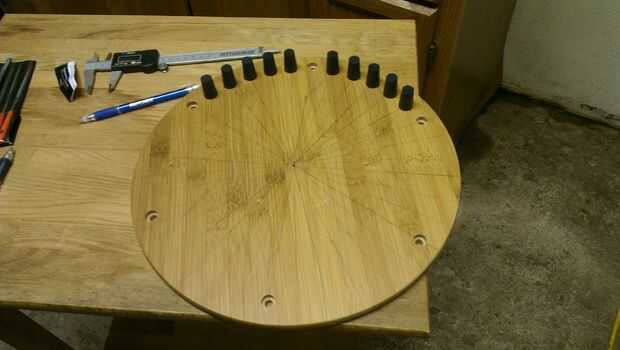

Cada tubo de ensayo es espaciado apartes 10 grados por lo que hay 5 por segmento 1/6. los 10 grados para cada uno de los soportes proporcionan el espacio adicional para el conjunto de 360 grados. Planifiqué mi espacio entre cada tubo con el tapón de goma como guía y colocarlo en la línea radial correspondiente.

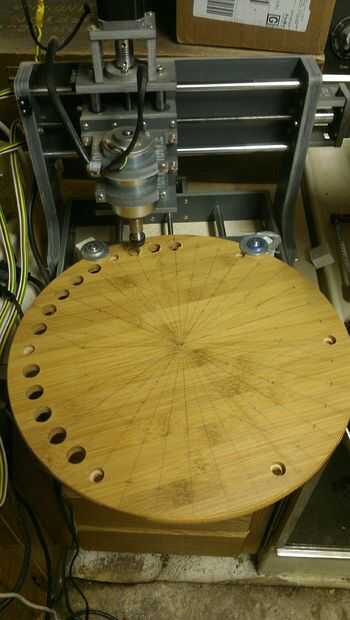

De fresado

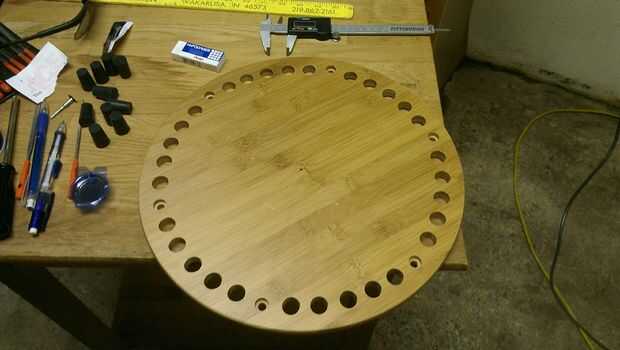

Aumenté un poco el margen del agujero para cada tubo para que el vidrio tenga cierto margen de maniobra si alguien tiró en él a un ángulo.

Cada tubo tiene una base correspondiente en la capa inferior para mantenerse en una vez colocado. Este es el mismo ancho que el agujero en la capa superior pero simplemente molido a medio camino a través del material en vez de a través de todo el camino. Pensé en hacer una base esférica cóncava pero debido a las limitaciones de tiempo y mayor complejidad del código CNC me fui con la solución más simple.
