Spinner / Jog rueda dentro de un VCR cabeza (4 / 9 paso)

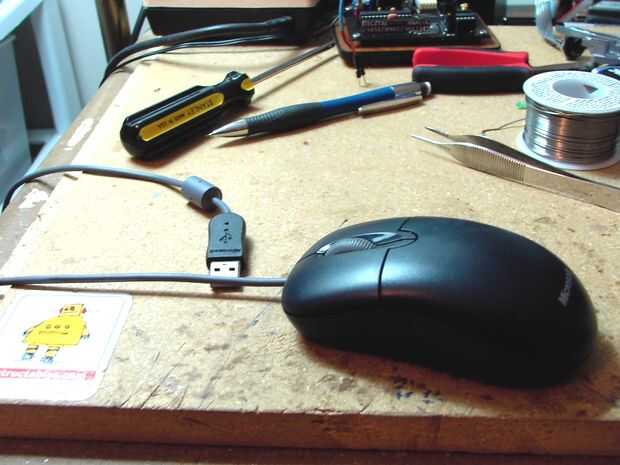

Paso 4: Limpiar el ratón

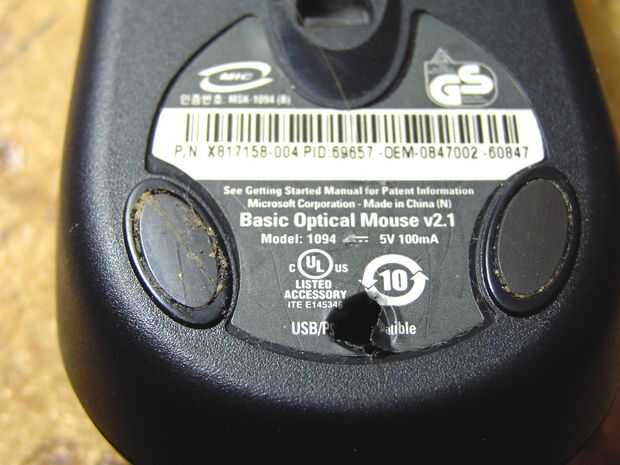

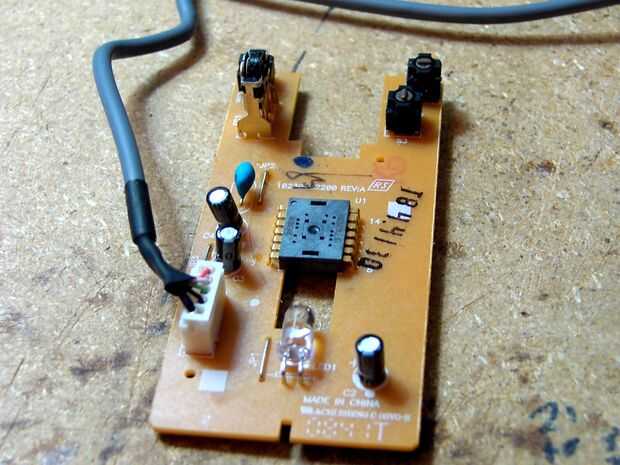

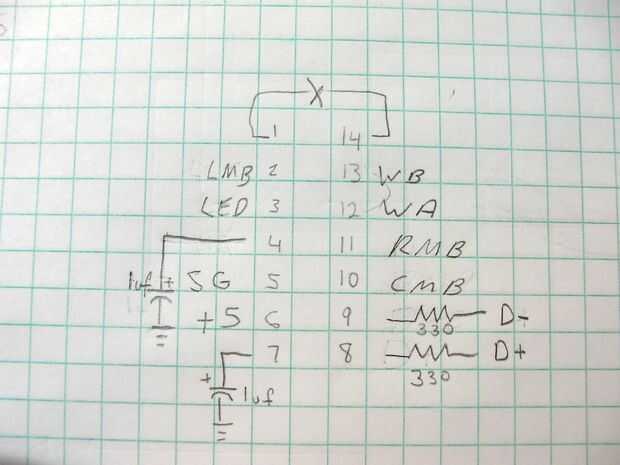

Desmontar el ratón y por supuesto hay un tablero en el, antes de llegar demasiado felices con el soldador necesitamos averiguar cómo esta cosa está conectada. Hurgando con la continuidad de mi multímetro ajuste, a partir de la clavija USB y averiguar lo que pernos fueron sobre qué alambre (Nunca confiar en un código de color) rápidamente pude averiguar lo que pasó donde y hacen un dibujo rápido.

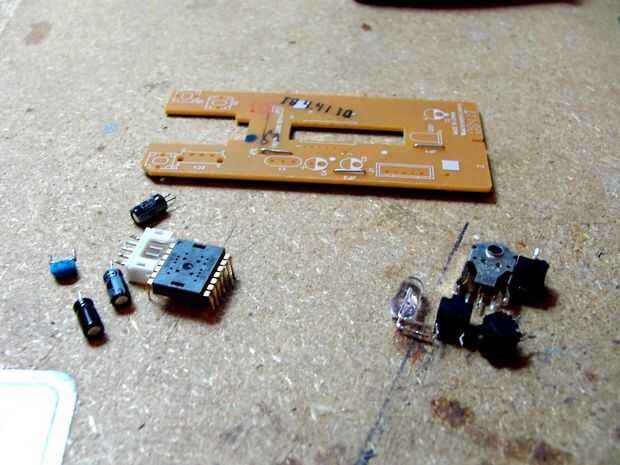

Una vez que sepa cómo lo está conectado puede desoldar todas las partes del mouse y ordenar lo que necesita del lote, esto incluye...

• El chip principal del ratón / cámara
• La tapa de 24pf que está conectada a una zona de la pc marcado por un reloj de cristal (de ahí la X en mi dibujo)
• Uno de los condensadores de 1uf (aunque muestro los tres, no estaba seguro de lo que se necesitaba en el momento)
• Y el USB cable y pcb conector

El resto de las piezas terminada en mis bandejas, la Junta y la cáscara de ratón fue sacudido hacia fuera.
