Paso 5: diseño
- Asegúrese de que comprende el circuito
- Chip de ratón de averiguar los requisitos de mínima del gancho de la casa de la marca (y por lo tanto ninguna hoja de datos)
- Y para averiguar cómo va la parte de ir de esta función

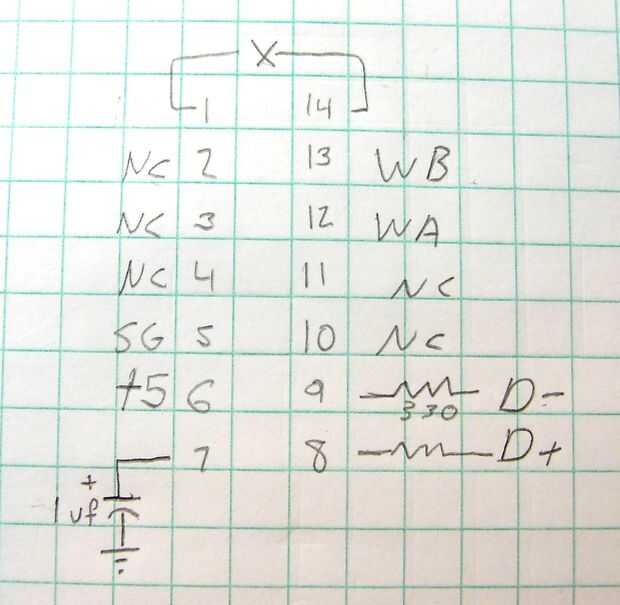

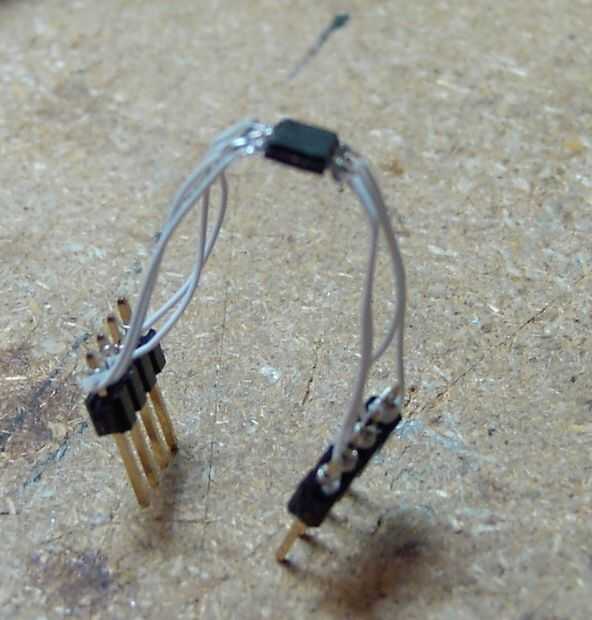

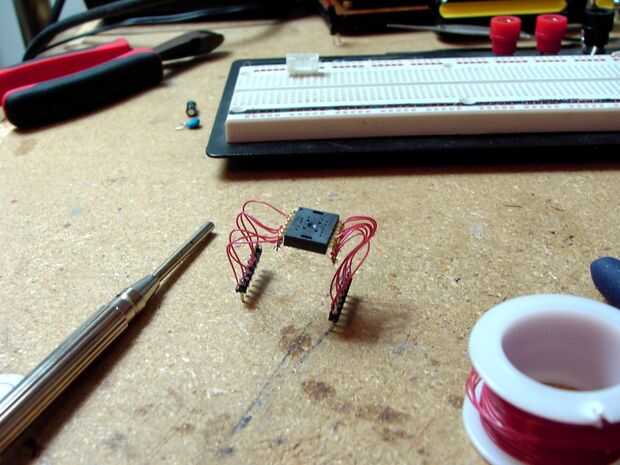

Primero el ratón chip no está en el mismo espacio de pin como la placa y el chip SOIC 8 está cerca de nada, para ocuparse de que usé wirewrap! El mayor de los 2 chips solo wirewraped a las patas del IC, y luego a un par de pines, el chip SOIC tuvo que soldar el cable wirewrap a sus conductores y luego los envuelven a otro conjunto de pines. Tardó un poco más tiempo pero problema resuelto.

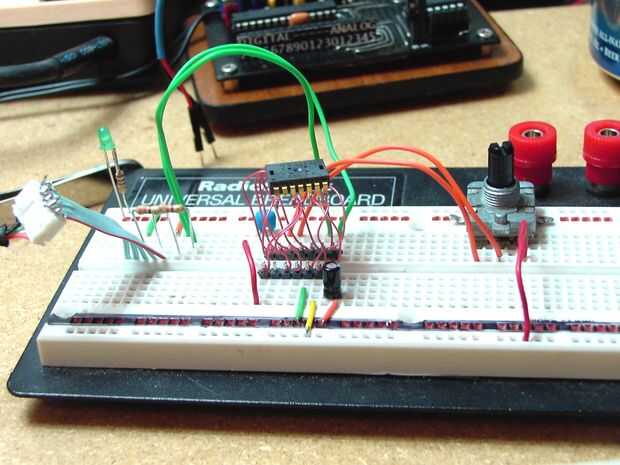

Luego engancha el chip de ratón con solo un codificador mecánico para ver cuántas cosas me podrías dejar de las notas de diseño de ratón, él terminó encima de ahorro me 2 bastante grande (en este espacio) condensadores electrolíticos.

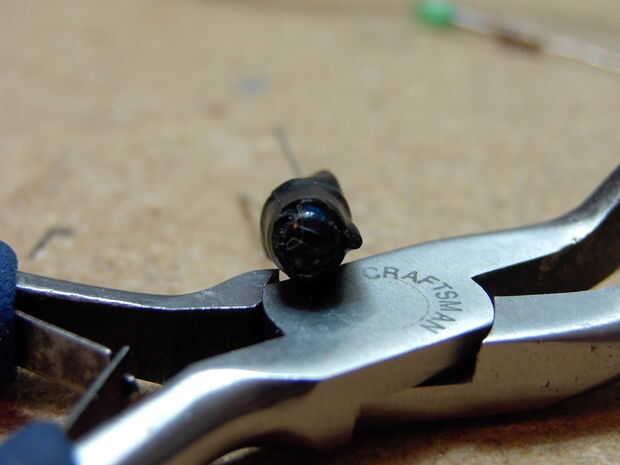

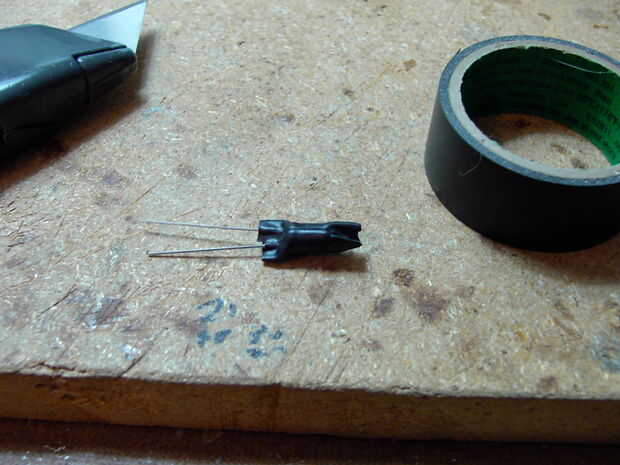

Entonces conectado uno de lo IR LED y un transistor de la foto para ver lo que todos trabajaron y cómo optimizar la señal que se refleja. Tuve que negro hacia fuera los lados claros del foto transistor, como el IR llevado iba a estar justo al lado de la cosa y aunque trabajaba antes, era mucho más sensible con sólo la parte superior de la exposición.

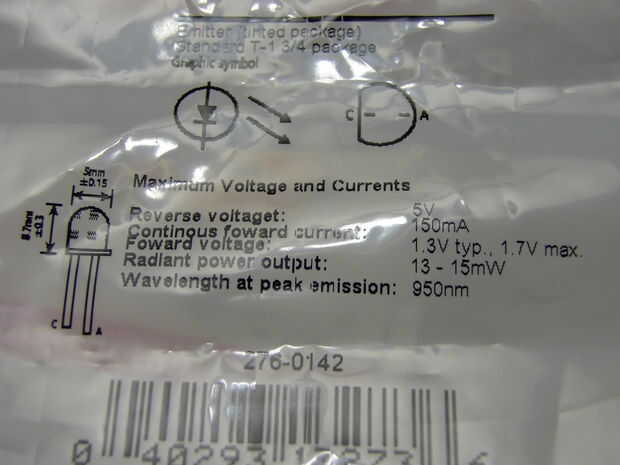

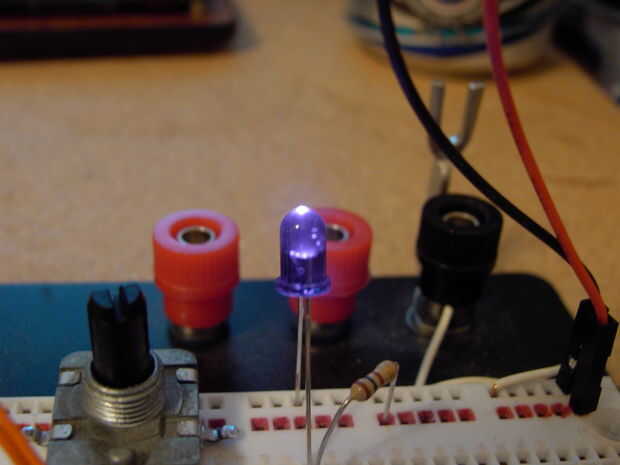

En un lado tangente (Tangent), shack de radio estúpido! en la parte posterior de la IR led / transistor de la foto indica la corriente continua máxima del led fue 150ma. ¡No es posible! En su página web afirma 40ma que es mucho más en la línea de otras partes con las mismas especificaciones, terminé llevando a 30ma justa causa llego a encontrar resistencias de 150 ohm en primer lugar en mi cubo de piezas.
A continuación el LM393 es un comparador de voltaje dual, le dan una tensión de referencia (en este caso 2,5 voltios aunque un divisor de resistencia) y cualquier cosa por encima que la tensión es una lógica alta (en este caso 5 voltios) y nada por debajo de ella es una poco de lógica (darn cerca de 0 en este caso)
Necesita la comparación porque el transistor de la foto nunca se golpea por debajo de 1,4 volts debido a la reflexión de la luz + luz ambiente + impresora tinta no absorbe el 100% de la luz IR golpeando. También nunca pasa por encima de unos 3,4 voltios debido a problemas similares + la resistencia necesaria en el lado del colector de él para conseguir la cosa de trabajo.

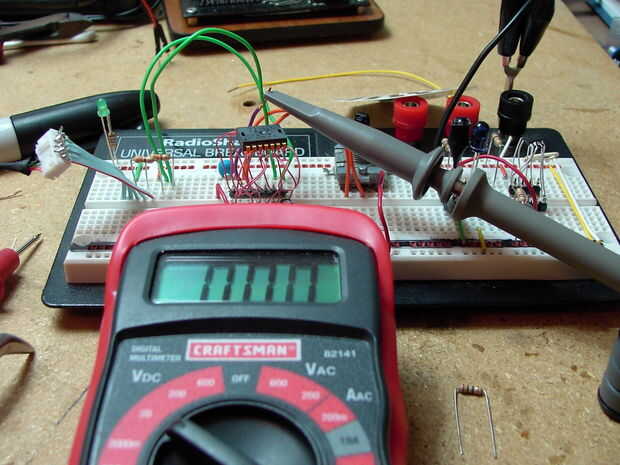

También el transistor de la foto está actuando más como un amplificador que un interruptor. Con salida bastante errático que demuestra para arriba en un ámbito como una línea serpenteante en todo tipo de tensiones entre los 2 extremos (tanto así que nunca pude llegar a mi alcance para almacenar una imagen de él), versus la señal cuadrada necesitada el chip de ratón. En pocas palabras necesitamos algo para tomar la decisión de "sí se trata de o no se trata de" y el 393 es construido específicamente para la tarea

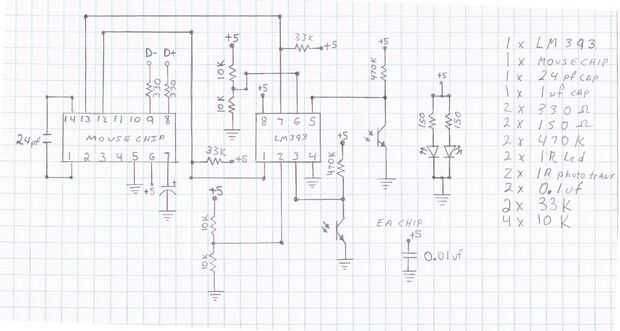

Finalmente con un modelo de trabajo en el tablero de pan redacté un esquema "adecuado" (imagen de tamaño completo aquí)
Editar:
Sólo noté que en el esquema marcado los condensadores de desacoplamiento como 0.01 uf, debe ser 0,1 uf, es correcta en la lista del lado de las piezas, mi mala!
