Spinning cráneo controlado por la aplicación Web (4 / 6 paso)

Paso 4: Armar el circuito

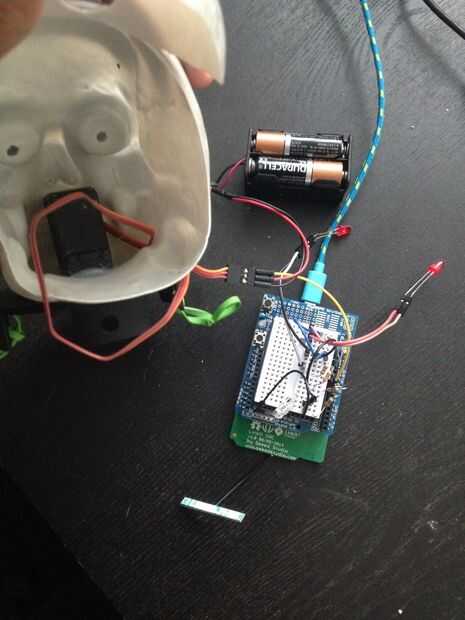

Montar el escudo Arduino Proto en el tablero un LinkIt y haga las siguientes conexiones usando un resistor de 220 ohmios

  • LED rojo para el ojo izquierdo al pin #12
  • LED rojo para el ojo derecho al pin #13
  • RGB LED conectado al pin #7, 8 y 10

Ahora conecte la línea de señal de servo en el pin #9 que es uno de lo PWM pins en el un tablero LinkIt y que otro + ve espiga a tierra y soporte de la batería. Aquí olvide conectar también la tierra desde el portapila para el terreno común en el escudo de Proto.

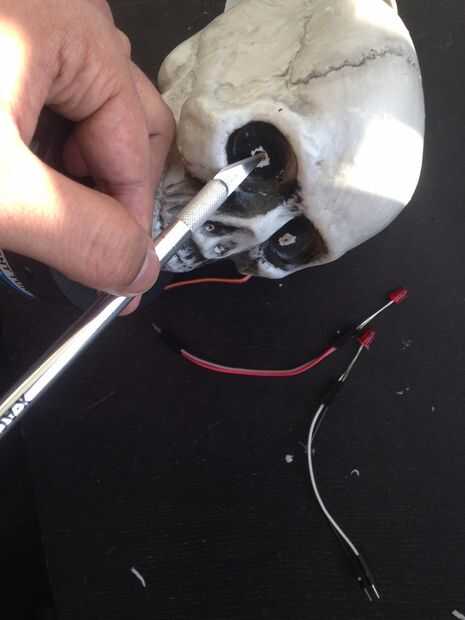

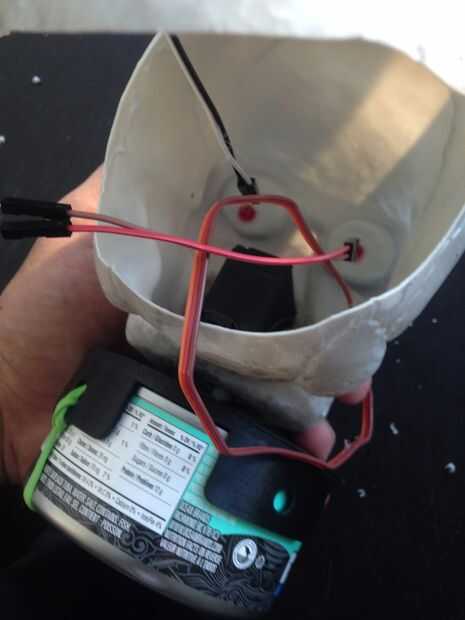

Una vez hecho esto cortados agujeros en los ojos en el cráneo para agregar los LEDs rojo.
