Paso 6: Revisar los planes y el circuito de soldadura.

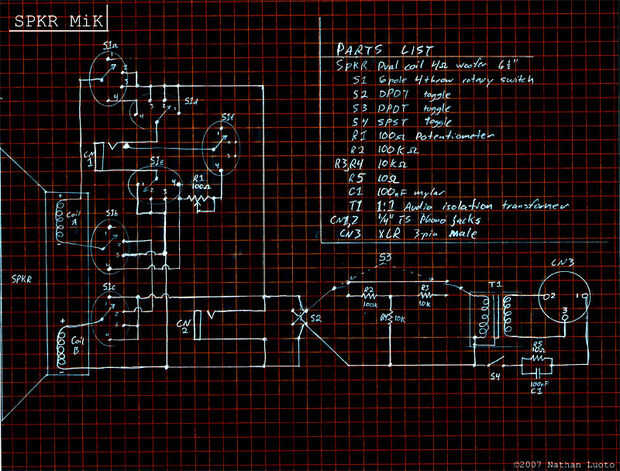

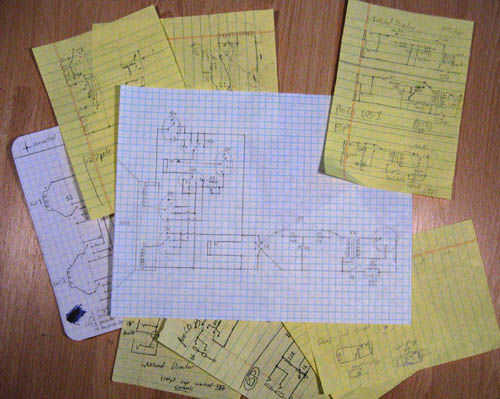

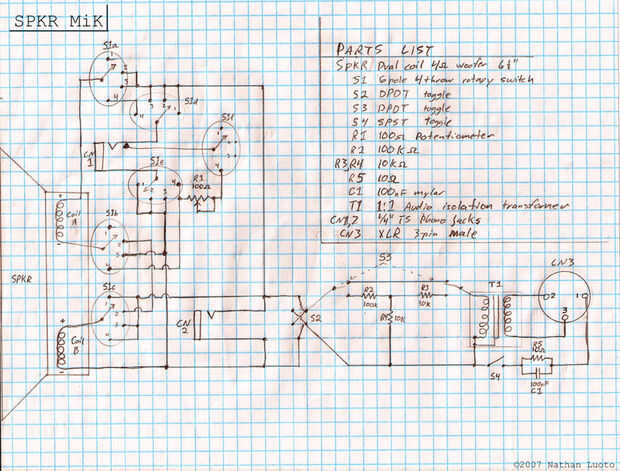

Que he proporcionado un archivo PDF (abajo) de mi esquemas dibujados a mano para que pueda imprimir y tiene en su mesa de trabajo.
Calentar el soldador y seguir el esquema. Están conectadas las líneas que se reúnen en un punto. No están conectadas las líneas de cruce en un pequeño "salto".

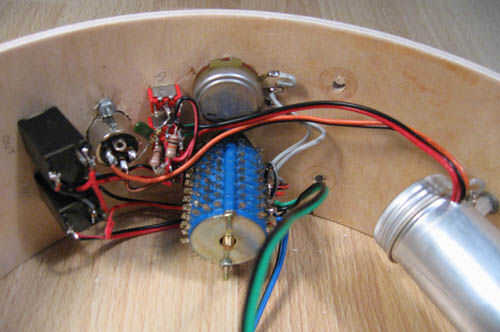

Punto a punto el cableado es realmente más simple en este caso. Esto es cuando los componentes se sueldan directamente uno al otro sin necesidad de utilizar una placa de circuito.
Puede ayudar a resaltar diferentes secciones (caminos que se conectan entre sí) del circuito con diferentes colores de tinta, luego alambre de una sección a la vez.
Soldar cables al transformador y aislar las conexiones con cinta aisladora o tubería del encogimiento del calor. A continuación poner el transformador en el contenedor y correr los cables a través de un agujero perforado en el lado. Puede que desee rellenar el transformador dentro del contenedor con un trozo de espuma, bolas de algodón, o un plástico bolso para no sonajero alrededor dentro. Las conexiones del transformador serán menos propensas a aflojarse si el transformador no se mueve.
Soldadura en los cables del altavoz y etiquetarlos. Esperar para soldarlos a los terminales de altavoz hasta después de haber montado el altavoz en el paso 7.
Explicación circuito
La configuración de las bobinas se puede cambiar por el conmutador (S1).
- : Posición 1 una sola bobina del altavoz es usado (4ohms), ambos jacks de 1/4" están conectados en paralelo con la bobina.
- Serie de posición 2: Dos bobinas están conectadas en series(8ohms), con 2 1/4" conexiones en paralelo.
- Posición 3 paralelo: Dos bobinas están cableadas en paralelo (2ohms), con 2 1/4" conexiones en paralelo.
- Amortiguación de la posición 4: Bobina A es normalizada para el potenciómetro de 100 ohm, que electromagnetially frenaría la bobina B. Cuando está conectado un enchufe de 1/4", el potenciómetro está desconectado y directamente unidades de la entrada de bobina a bobina B está conectada en paralelo con el conector de salida de 1/4".
En todas las posiciones, la salida pasa por el interruptor tirón de fase, a través de un - pad de 20db, a un lado del transformador. Salidas secundarias del transformador a través del conector XLR. (Las clavijas de enchufe XLR están etiquetadas).
La tierra filtrada se puede levantar al abrir S4.
