Paso 3: Introducción a la estructura
Abastecimiento de los materiales.
En la sección anterior mencioné que este proyecto es mejor dividir en 2 categorías separadas: estructura y función. Se trata de cómo va ser partir el tutorial de construcción como cada categoría requieren diferentes herramientas y técnicas. Todo confluye al final y me refiero a esto, literalmente; los componentes funcionales atan adentro con las piezas estructurales dentro de un margen muy apretado.
La primera categoría que abordaré es la estructura. Esta es la base de que el juguete entero. Tiene que tener fuerza y estabilidad. Sin una plataforma fuerte, no podía construir un juguete de agua que puede soportar el peso de un par de niños pequeños, agua corriente, PVC y cañerías de cobre, una batería de 12v y todos los juguetes y accesorios que tenía en mente. El concepto de 'parque acuático móvil' también se centró en la movilidad y facilidad de transporte. Esto requirió una base estable que no sacudiéndola o romper del uso. Tiene que soportar el temblor, patadas y puñetazos que poco los niños se saben que el plato hacia fuera. Necesarios para ser atractivo, o de lo contrario ningún niño querría nada que ver con él. Sé que no habría rastreado en un metal gigantesca bañera de muerte que rocía chorros de agua en mi rostro cuando tenía 3 años de edad. ¿Pero un brillante juguete de agua azul? Me firmar para arriba! Por último, quería que lo a pasado. El marco, el cuerpo y la pintura se necesitan hacer frente a las diversas formas de abuso que pueden causar el sol, el agua y los niños.
Con estos requisitos en mente, sabía que las vigas de aluminio de extrusión de ranura en T que encontré en línea sería una solución perfecta para el chasis. La caja sí mismo se compone de contrachapado de abedul, con 3/4 madera contrachapada gruesa usada para desnudar peso arriba y 1/8" de espesor utilizado para los lados y la parte inferior. Para facilidad de transporte, ruedas resistentes ser roscadas en la parte inferior de las piernas.
Lo primero es lo primero - ordenar el aluminio de 80/20. Mi plan de llamadas para una caja con patas que fue 36" ancho y profundo y 24" de alto. Se ordenan las 4 patas con llave de 5/16" en ambos extremos. Esto proporciona un lugar para unir la parte superior los tornillos con que se asegurará el panel superior. El otro extremo es donde se instalarán las ruedecillas. Una de mis ideas favoritas con el aluminio extruido fue el uso de paneles insertados en los canales de T. Si miramos la cartera 'construido con 80/20 cosas' en su página web, usted verá muchos ejemplos de paneles en las zonas tales como mobiliario de oficina, muebles modulares y mucho más. Esto parecía como un gran sistema que podría utilizar para incluir las 'tripas' de mi proyecto y proteger del mundo.
Así llamado 80/20 y habló con un especialista en diseño de productos. Trabajamos a través de unas preguntas y vino para arriba con el siguiente diseño: 4 x 1502 para las piernas, cortar en 24" y roscados en ambos extremos con un grifo de 5/16". Se trata de una protuberancia del extremo cuadrado con dos ranuras en t en los lados perpendiculares. 4 x 1517, corte en 36" para los brazos más bajos. Estas son protuberancias de la ronda final también con dos ranuras en t en los lados perpendiculares. 4 x 1534, corte en 36" para los brazos. Se trata de una protuberancia plana con sólo una sola ranura. Esto ayudaría a soportar el peso del panel superior y tina. Para colocar todos los brazos, añadimos conectores ranura oculta para los brazos abajo y refuerzos de esquina resistentes para los brazos.
La gente en 80/20 es muy atento y me encantaría enviar negocios su camino así que aquí está un enchufe más: http://www.8020.net/. Y no... sólo para que conste, ninguna de las empresas que estoy conectando tienen ningún interés en mí o este proyecto. Sólo pensé que yo diría que gracias por el excelente servicio al cliente =).
A continuación, necesito adquirir los paneles de madera. Para el 1/8" abedul, necesitaba cuatro paneles que fueron 37" por 24" y un solo panel que era Plaza de 37". Para 3/4 abedul, necesitaba un panel cuadrado de solo 39". Para la compra de estos, necesito paneles de 3 x 48" cuadrado 1/8" y un solo 8 x 4' gabinete de grado 3/4" abedul madera contrachapada panel de compra. Tengo todos estos en Home Depot y mandado hacer los cortes. Ahora diré que pasé mucho tiempo en Home Depot. Ah, me siento un rant en.
Repito esto. PASÉ MUCHO TIEMPO EN EL HOGAR DEPOT.
Puede parecer tonto pero siento ganas de escribir esto una tercera vez. No hacerlo, pero me explicaré . Mi mayor pesar en este proyecto era la absolutamente ridícula cantidad de tiempo que pasé a, compras y mirando el PVC en casa Depot. Si yo pude cuenta la cantidad total de horas que he puesto en este proyecto, tendría que decir que el 50% de ellos participan Home Depot o Lowes de alguna manera. Y esto debe expuesto diciendo que esto fue tiempo perdido. Esta es la lección número uno que me gustaría inculcar a nadie intentar seguir esta guía: planificación adecuada previene pobre performance. Santa mierda, este no fue el caso para mí. Es bonito que vivo a unas pocas millas lejos de mi HD local pero esto no ayudó después de mis viajes de 50 +. ¿El proyecto entero fue un experimento gigante, correcto? Por lo tanto, tuve que jugar constantemente con ideas para hacer cosas de trabajo o resolver un problema. Tan pronto como me fijo uno de los problemas, me encontré con otra que requiere un viaje adicional a HD. Debo haber dicho mi esposa 10 veces, ", eso es todo... Por fin estoy hecho. Ahora sé para un hecho que tengo hasta el último componente comprado. " Treinta minutos más tarde... grrrrr... Rápidamente empecé a odiar el lugar.
Sin embargo, garantiza que no habrían sido capaces de construir esta cosa si no fuera por la gran asistencia de todos los tipos de naranja delantales de mis muchas visitas. Varios de los chicos que sabían todo sobre mi proyecto y realmente ayudaron a resolver a todo tipo de problemas para mí. Desde el primer día hasta dos días antes de filmaron el video de cierre, mantuvo volver y consiguió ayuda excelente desde el personal de Home Depot. Y enchufe local - 95% esto fue en mi local Flower Mound Home Depot, tienda #6572. ¡ Gracias a chicos!
Bueno, despotricar sobre todo sobre. Menciono todo esto porque:
(a) yo debo mucho gracias a Home Depot y realmente aprecio toda la ayuda que proporcionaron
(b) nunca quiero volver dentro de una tienda de mejoras para el hogar para el resto de mi vida
(c) a pesar de (a) todavía tengo que tirarlos debajo del autobús sobre su madera contrachapada horriblemente inexacto habilidades de corte
(D) todas las anteriores
Mientras que D es la respuesta correcta, C nos está en tema. Mi hermano mayor de la artista es genial con madera y me inclinó sobre él para un montón de preguntas. Cuando llegué a casa con paneles de madera a mi rápidamente descubrí lo mal 'no-squre' estos paneles fueron. Enviado a mi hermano y él respondió, "Oh pobre Mikey, no sabe usted que tener Home Depot o Lowes su leña es el equivalente de tener un niño de dos años con mates, oxidados tijeras cortas el pelo de la nariz? Si la giran en HD es dentro de 6" de lo que les pedí hacer estoy impresionado." ¡ Ay!. lección aprendida #2
Para ser justos, eran sólo unos 1/8" a 1/4" en cada solo panel. Aún así, necesitaba este material para ser bastante perfecto.

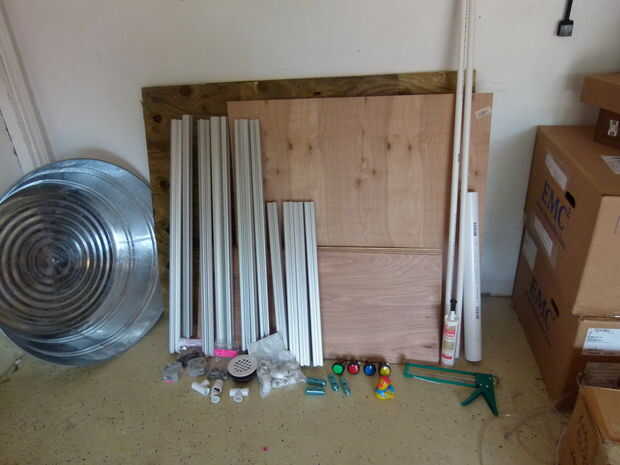

De todos modos, ya llevo dinero en estos paneles por lo que tengo que hacer mi mejor para corregirlo. El envío de 80/20 ha llegado y tengo mi madera mangled de HD. Y ahora podemos pasar.
