Paso 8: Construyendo el circuito de agua

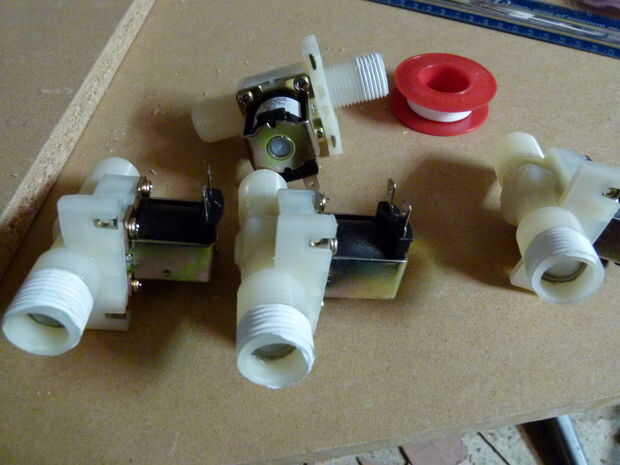

La operación de una válvula de solenoide es muy simple - encienda y se abre. Interior del solenoide es un electroimán que aspira el vástago de la válvula en una cámara. Está tirando contra un resorte mecánico para que por defecto (sin alimentación) quiere cerrar la válvula. Esta manera, bajo ninguna energía, la válvula permanece cerrada. Esto funciona muy bien para el juguete porque los niños pueden subir a los diferentes botones y abrir válvulas individuales para activar ciertas funciones dentro de la bañera.
Diseñé esta usando 1/2" PVC porque quería algo permanente y libre de fugas. Necesarios para ser capaces de soportar tanto la alta presión que viene del grifo así como cambios de presión rápidos de niños golpeando repetidamente botones. No creo que manguera flexible para todo esto. También cometí el error de pensar que el PVC era barato. Erróneamente supuse que ya estos pequeños accesorios solo $0.39-0.89 cada, no estaría mal. Poco se dio cuenta cómo muchos de esos componentes baratos que acabaría comprando. Cueste lo que cueste, el PVC fue una opción sólida en el extremo.
A lo largo de esta guía, voy a intentar documentar la mayoría de los pasos en las fotos, así como describir aquí un resumen en el texto.

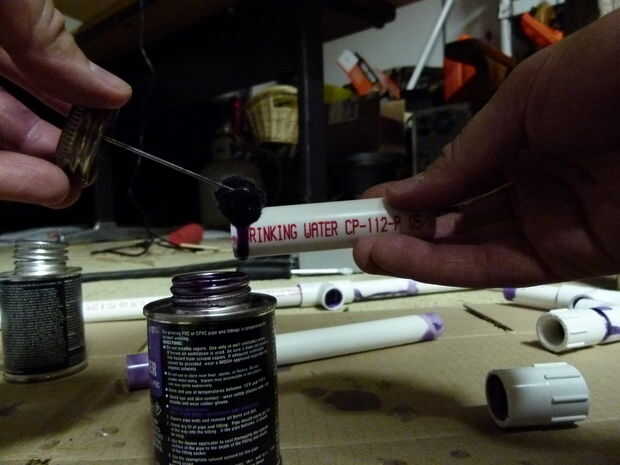

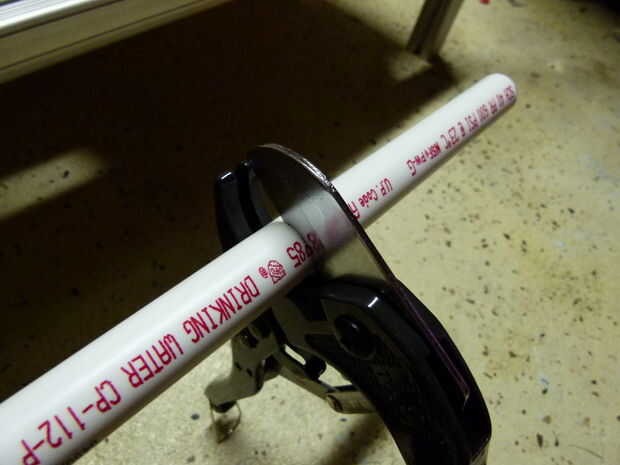

Hay un montón de guías en línea y en Instructables acerca del trabajo con PVC, así que no paso una cantidad excesiva de tiempo en esto. La explicación simple es planificar su proyecto libremente, luego seque todos los componentes para las conexiones de montaje. Cuando hagas los cortes, medir un adicional 0.5-0.75 "para las conexiones de deslizamiento. Prime los extremos de la PVC con la imprimación de PVC violeta y luego aplicar una buena cantidad de cemento de PVC en ambos el extremo macho de la tubería y el accesorio de conexión hembra. Insertar rápidamente los accesorios con una gran cantidad de presión mientras dándole un cuarto de vuelta para asegurar la cobertura apropiada y proporcionar un buen sello.
- Coloque la ruta de proyecto en línea con la ruta elegida.

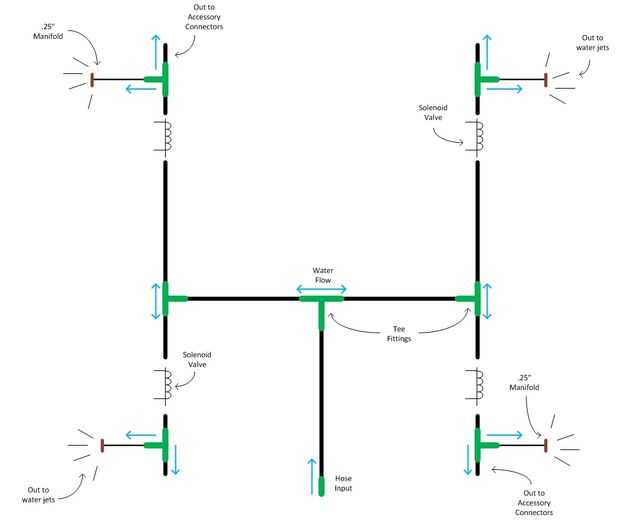

- Mi camino sigue el diagrama de flujo que se muestra en la figura #1.
- Cemento de PVC se une mejor con un giro de 90° como están presionando las piezas juntos. Debido a esta vuelta, queremos asegurarnos que estamos sólo uniendo los pedazos rectos para empezar y no combinar demasiados codos.

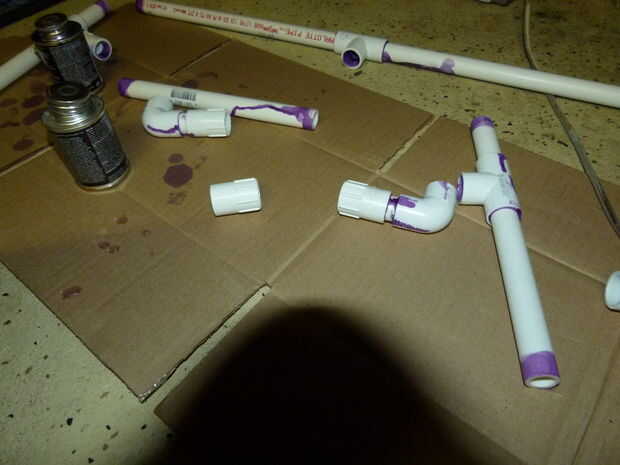

- Comenzar el cemento de PVC con piezas rectas. Únete a cualquier piezas que requiere cualquier combinación de curvas.
- Recto en el codo - Únete ahora estos pares, pero no a dos codos a un recto todavía.
- Recto a t - estos pares se unen, pero no a cualquier otra curva a la recta todavía.

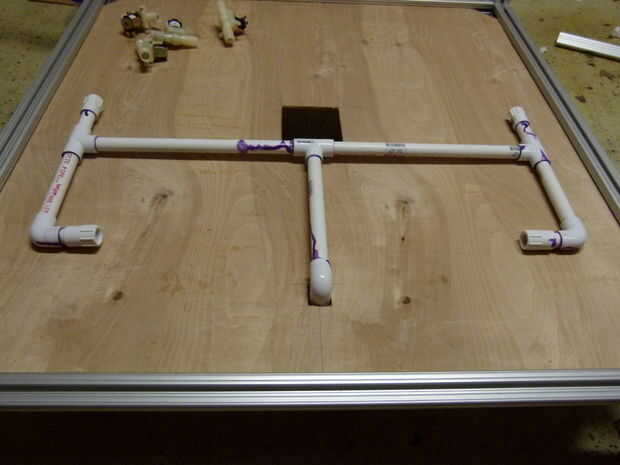

- Me uní a todas las piezas rectas primero para que yo puedo alinear correctamente la combinación de los plegados para enfrentar la misma dirección y estar tan cerca del mismo plano como sea posible.
- Dos codos en una sola recta, por ejemplo: dos codos verticales en una tubería recta. Dos brazos verticales es necesario apuntar hacia la misma dirección sin mucha variación. Establecer correctamente esto, utilizamos un recta previamente cementado a codo desde el último paso y conecte un segundo codo. Conecte el codo de 90° rotado de la ubicación final y gírelo como establece. Puede ayudar a practicar esto con un funcionamiento en seco antes con el cemento.
- Para asegurarse de que tiene todos los accesorios en la misma dirección, puse este plana en una pieza plana de remanente de granito que tenía de una instalación de encimera. Tan pronto como gira el segundo accesorio en su lugar, puse plana contra la superficie de trabajo y asegura que fue en línea con la primera conexión. Esto debería funcionar en cualquiera de las conexiones en mi plan, incluyendo los accesorios tee como estos:
- (al parecer al espectador de Instructables no como caracteres ASCII especiales. Tenía un tubo ingenioso dibujo aquí)
- por el contrario, sólo voy a describir...
- Codo apuntando hacia arriba -> >> -> pipa recta >> codo apuntando hacia abajo
- Conexión en t---> pipa recta---> codo apuntando hacia abajo
- todos ellos tienen a la misma dirección.
- Para aplicar la cinta de fontaneros de Teflon, corte una longitud de cinta de teflón que es aproximadamente cuatro veces el diámetro de la tubería roscada. Para 1/2" rosca de tubería, corte una tira de 2" de cinta de teflón.
- Envuelva la cinta alrededor de las roscas, tirando firmemente y envolviendo en un movimiento hacia la derecha. Asegurar que todos los subprocesos están cubiertos.
- Para ahorrar tiempo (y mi cordura), hice casi todo mi tubo rosca encintado en un único lote. Esto tomó aproximadamente una hora pero sin duda ayudó a acelerar las cosas a lo largo de cuando llegó el momento para utilizar los tubos roscados.
- La primera salida es el conector de accesorios, que se une con un tubo de 1/2". Usé una cobre 1/2" MPT a arponado en la FPT primer montaje en la guarnición de la te. Esto ya estaba listo para conectar al conector de salida.
- La segunda salida va al colector de los chorros de agua.

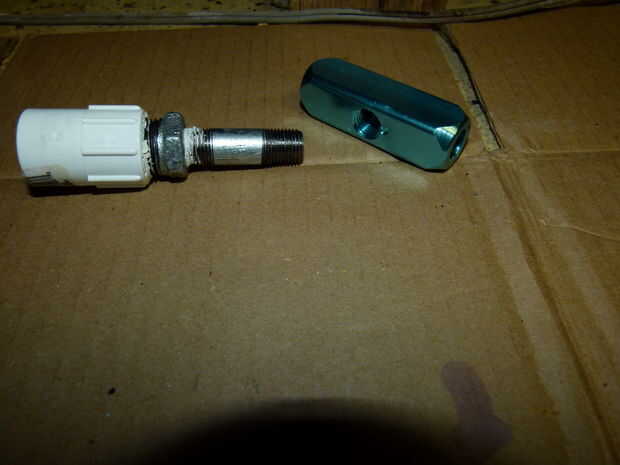

- Para reducir el 1/2" FPT 1/4" conexiones, usé una 1/2" a 1/4" casquillo.
- A continuación, un 1/4" a 1/4 entrerrosca conecta el buje al colector de salida de 4.
- El colector puede aceptar ahora las guarniciones para los chorros de agua, dependiendo de los requisitos para el canal dado. El canal 'rojo', por ejemplo, utiliza conexiones 1/8" de púas para micro jets y un solo 1/4" para un avión más grande.
- Era mucho más fácil construir este ensamblaje múltiple antes de introducirlo al tubo final. Era más difícil girar todo el conjunto con todos los accesorios.

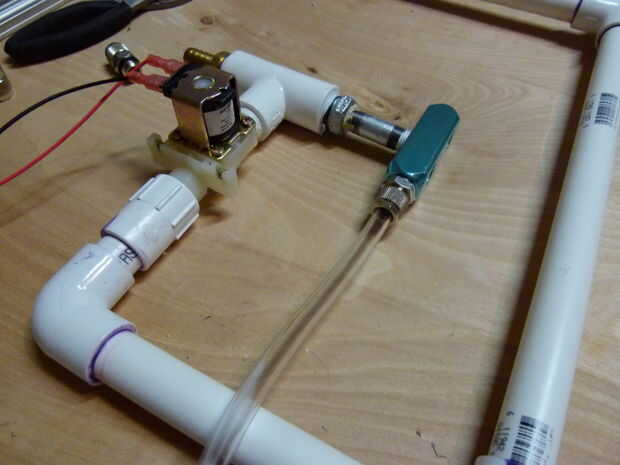

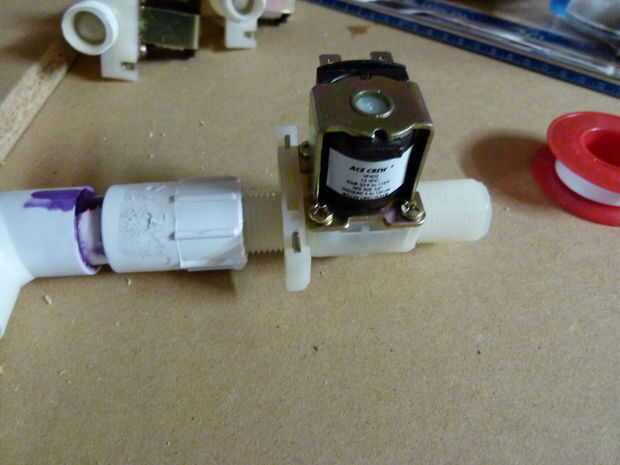

- En todos los cuatro canales, previamente reuní todas las conexiones de la solenoide a la t antes de enhebrar la t a la válvula solenoide.
- La parte interior del conector del accesorio se conecta al circuito con el otro cobre 1/2" MPT a 1/2" arponado. La parte exterior del conector del accesorio ahora espera los juguetes modulares, o el accesorio se conecta.
Debe hacer para el circuito de agua.
