SPLat controlado sistema de alarma de habitación Bluetooth IR

=============================================================

Particularmente me gusta este proyecto porque requiere mínima experiencia eléctrica como la mayor parte de sensores hechos de antemano y PLCs. Pero permite comenzar con, esto no es un sistema de alarma profesional y no pretende ser utilizada como tal, por lo tanto no asumo ninguna responsabilidad por cualquier propiedad robada debido a la dependencia de este proyecto. Está destinado únicamente como novedad!!!!

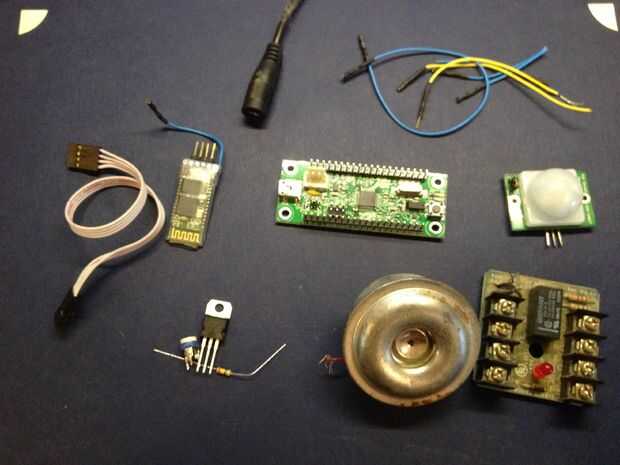

PARTES:

1 EC1 SPLat PLC

1 IR (infrarrojo) sensor de movimiento disponible en radioshack por alrededor de $10

1 zumbador de preferencia (yo uso un timbre de alarma de incendio que dibuja 0.5A pero bajo actual piezo zumbadores también se pueden utilizar sólo deja fuera el relé)

1 5v o 12 relé (utilicé un relé DPDT soldado a un PCB que los terminales de bornes)

1 transistor de NPN 2n2222

1 módulo de JY-MCU Bluetooth Wireless puerto serie de Arduino $6

1 regulador LM317T o un regulador de 5 voltios fijos

1 5 k ajuste potenciómetro

1 resistencia de 240 ohm

1 1 resistencia de ohmios k

1 diodo (Ii uso 1n4001)

1 12v 1A fuente de algún tipo de alimentación (utiliza un adaptador de pared y utilizar un enchufe redondo del cargador para enchufe en el sistema)

pines hembra

alambre Misc

soldadura y cautín

pistola de pegamento caliente (o su preferencia de pegamento)

Un equipo que ejecuta SPLat/PC, el entorno de programación libre de SPLat (IDE)

¡ Comience ahora!
