SPLat controlado sistema de alarma de habitación Bluetooth IR (3 / 7 paso)

Paso 3: Conecte todo!

=============================================================

Créase o no que es la conexión sólo compleja hay! Ahora podemos conectar nuestro sensor, módulo BT, relé y zumbador.

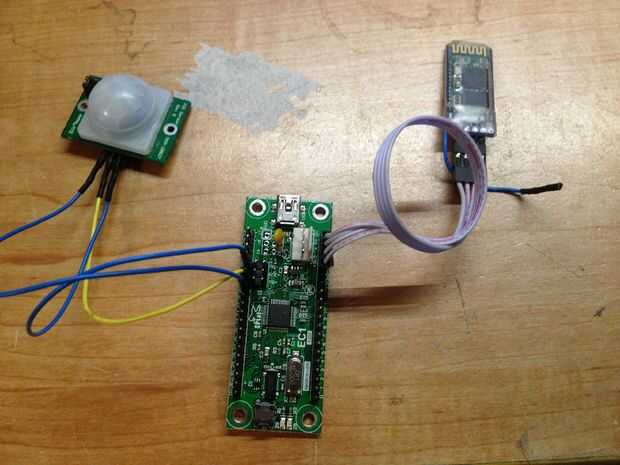

permite iniciar con el módulo de BT y sensor de infrarrojos:

El módulo de BT viene con un conector que puede conectar con el módulo y el EC1 asegurándose de que las conexiones de VCC y GND son en los lugares correctos (véase «EC1 conectar a un módulo Bluetooth JY-MCU» para obtener instrucciones detalladas)

Ahora usando algunos puentes Rúbrica femenina Conecte la entrada VCC de sensores de IR a la terminal en el EC1 de 5V y el terminal GND 0V en el EC1 y finalmente la salida al pin 20 en el EC1 que es entrada 1.

Ahora para fines de programación necesitamos un puente del pin 28 al pin 21 (esto es para que el programa para saber lo que está en el modo.
