Paso 4: Preparar el relé
=============================================================
Ahora para activar el relé que necesitamos un transistor entre el EC1 y la bobina del relé
Si usas un zumbador actual baja o zumbador piezoeléctrico puede conectar el emisor del transistor al negativo del zumbador, conecte el positivo a la correcta tensión (5V o 12V) y conecte la base para pin 6 y el colector al pin 0V en el EC1.

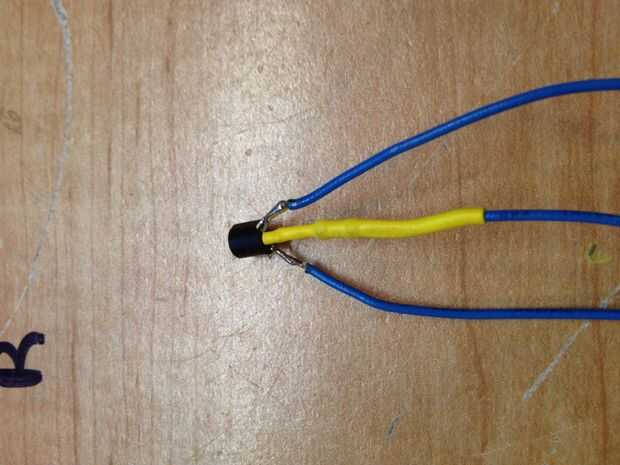

Esto lo hice soldando un encabezado femenino para el colector y emisor y una resistencia de 1000 ohm a su base y otro encabezado a la resistencia. Conectar el colector a la negativa en el EC1 y el emisor a un polo de la bobina del relé.

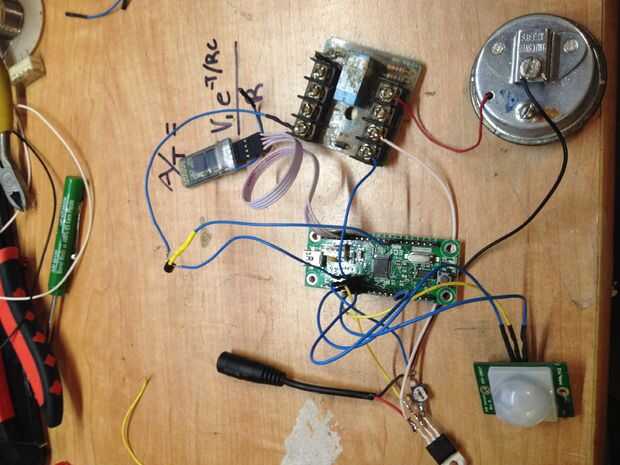

Ahora conectar la base del transistor al pin 6 (entrada 2) en el EC1
NOTA!!!!!! mi relé en un PCB y tenía el diodo ya allí! para proteger el transistor debe colocar un diodo de captura en la bobina del relé. de la - para el +!!!!!!
