SPLat EC1 basado en AA y AAA probador de la batería con gráfico de barras (3 / 6 paso)

Paso 3: Enchúfelo

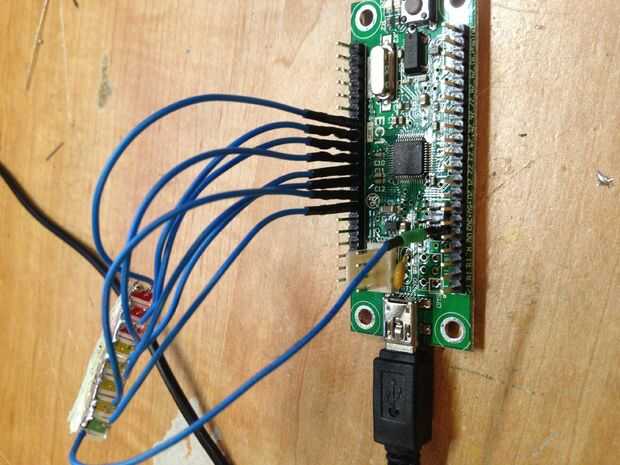

Ahora vamos a conectar nuestro LED para el EC1 en orden de rojo a verdes pernos 6-13 (salidas 2-9) estos se programará para encender en niveles de tensión diferentes, también Conecte el pin 0v el cátodo común

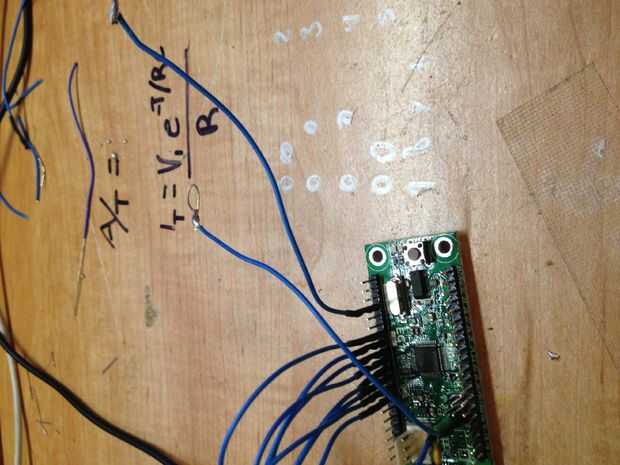

Nosotros podemos también Conecte una prueba en el pin 0v y el otro al pin 3 (0 entrada analógica)

Ahora en nuestro EC1 a un PC y conecte a él durante la ejecución de SPLat/PC
