Paso 3: Construir el amplificador
Sólo tiré juntos este circuito de cosas que tuve que mentir en mi escritorio. Puede utilizar prácticamente cualquier amplificador como tiene suficiente ganancia para antes de que comience a distorsionar el electroimán. Si usted realmente no quiere construir este circuito, incluso podría obtener algunos viejos altavoces de ordenador alimentado y sustituir a uno de los altavoces con su electroimán.
De todas formas, para construir el amplificador que estoy usando, necesita los siguientes elementos:
zócalo DIP de 6 pines
IC1 - amplificador operacional LM386
C1, C2 - condensadores de cerámica de 0,1 uF
C3 - condensador electrolítico de 220 uF
R1 - resistencia de 10 ohm
R2 - potenciómetro de 5 k (valor real no importa, siempre y cuando el máximo es grande)
Cable de audio con 1/8" conector de RCA en un extremo (sólo corté el cable de unos auriculares viejos)
Clip de la batería de 9V
Pequeño interruptor
Placa de prototipado
Cables de puente clasificados

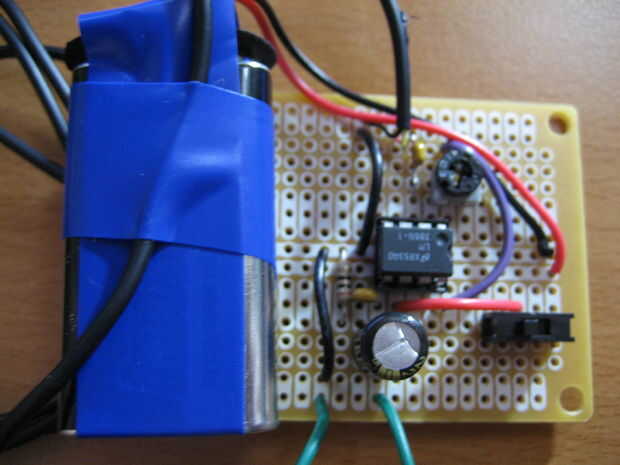

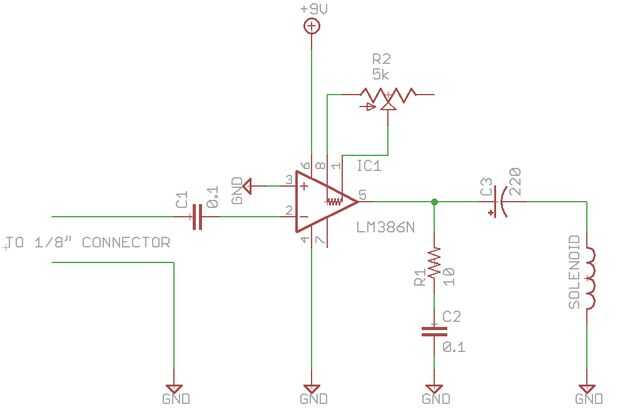

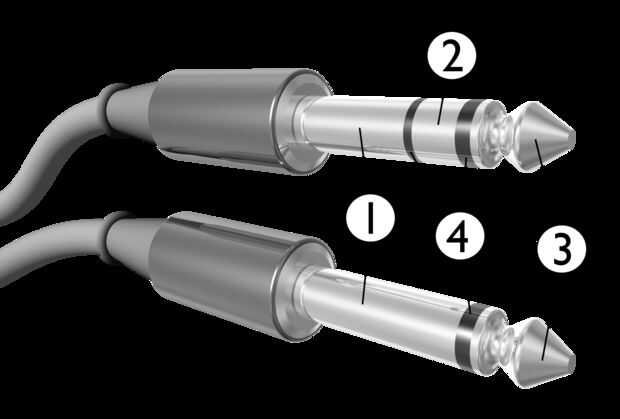

Arme el circuito como se muestra en el esquema. Asegúrese de que el cable de tierra del cable de audio esté conectado a tierra del circuito. No importa si se conecta el canal izquierdo o derecho del cable RCA a la entrada del amplificador. También, no importa cual extremo del solenoide está conectado a tierra, mientras uno de ellos.
Yo solo soldar algunos cables de puente para las salidas de la bobina que conecte más tarde con pinzas de cocodrilo más adelante para mantener el sistema modular.
