Spool Gun mano avance soldador accionado por baterías de automóviles (5 / 10 paso)

Paso 5: Velocidad de avance

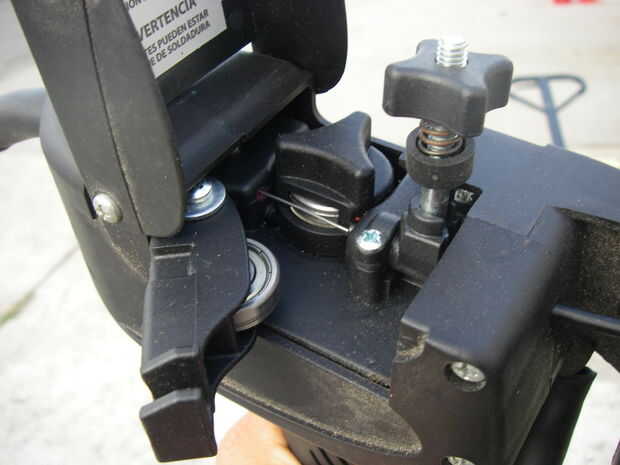

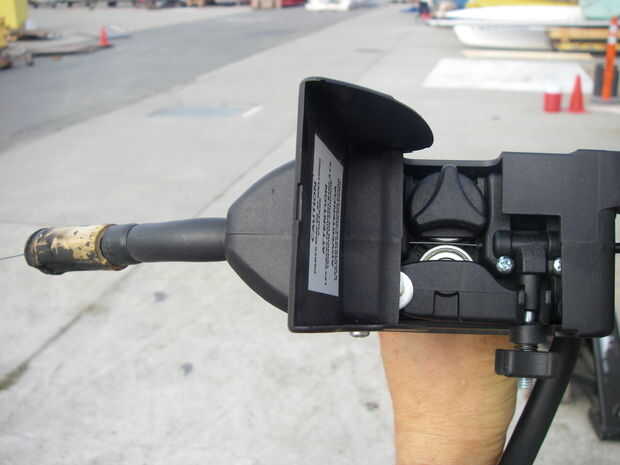

La pistola tiene dos hilos que salen de él. Uno es grueso y es delgada. Una fina alimenta el alimentador del alambre. Dentro del mango de la pistola es un motor del cepillo de DC con una reducción del engranaje de giro un par de rodillos de sujetador que empuje el alambre hacia adelante.

La velocidad de un motor de cepillo de la C.C. es proporcional a la tensión. Funciona bien para esta arma, desde la más alta la tensión, más rápido produce alambre hacia fuera.
Este avance de alambre particular parece alimentar a la velocidad correcta para cualquier tensión de soldadura estoy usando.

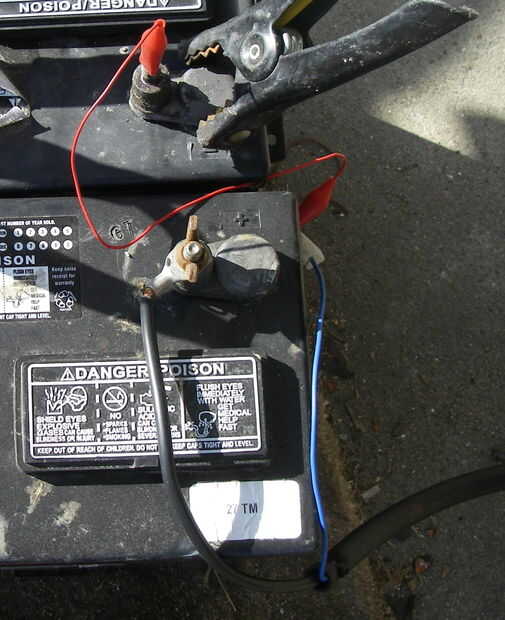

Si quieres una velocidad diferente, prueba conectar el cablecillo a diferentes voltajes en su banco de baterías. Para obtener una velocidad continuamente variable, utilice una alimentación de C.C. variable para él. Un pequeño se va a hacer.
O carnicero de un taladro eléctrico con pilas para su controlador de velocidad.
Sustituir el potenciómetro de gatillo con un rotativo de resistencia similar.

Libros de soldadura tienen tablas de velocidad de voltaje y avance para la soldadura de diversos materiales.
Para medir la velocidad de su avance, presione el gatillo durante un segundo y mida la longitud del cable que sale.
