Spotify y Boombox de Airplay de un HK Go + Play II (5 / 12 paso)

Paso 5: Paso 3: más soldadura

Retire el tornillo en el medio la circuitboard en la imagen.
Underneth verá la conexión de audio y de alimentación a la caja. Observe cómo está conectado.

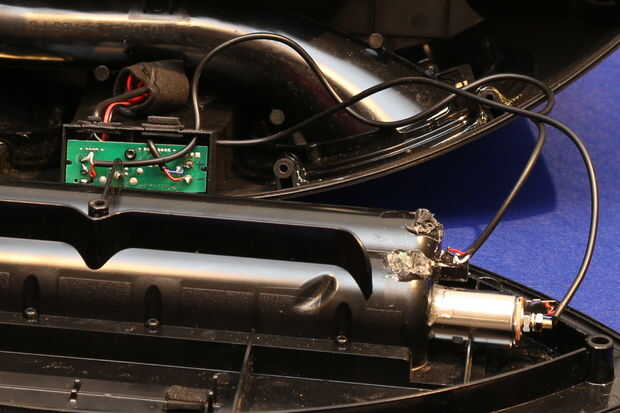

Taladrar dos orificios para el cable 2 y 3. Vea la foto.
Tire de ambos cables a través de los orificios.

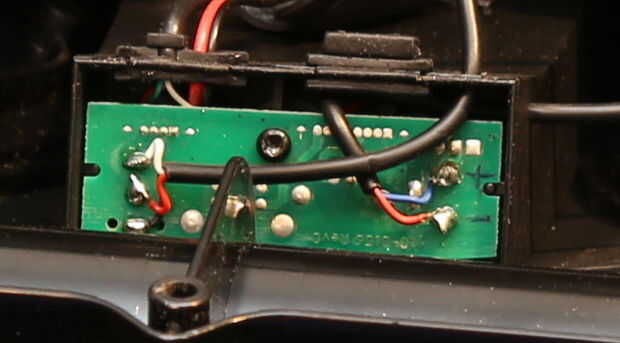

Suelde la conexión de 3 cables a la circuitboard en paralela al conector aux en la parte posterior del cuadro.
Suelde la conexión de 2 hilos a la circuitboard en paralelo a la alimentación en el conector. Tenga en cuenta + y -
