Sprintronic - reloj con Laser corte caso (5 / 10 paso)

Paso 5: Montaje de mecanismo del reloj

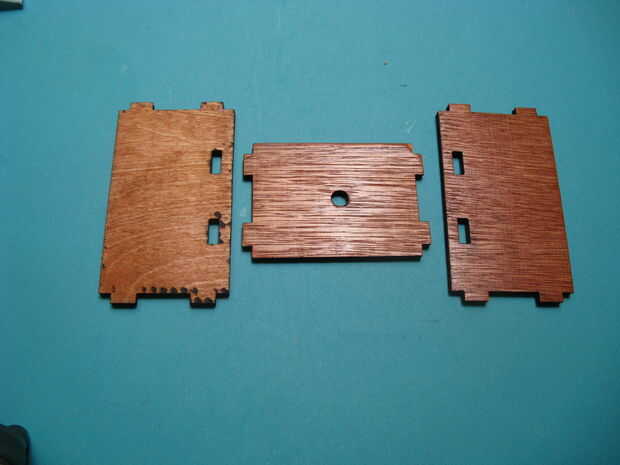

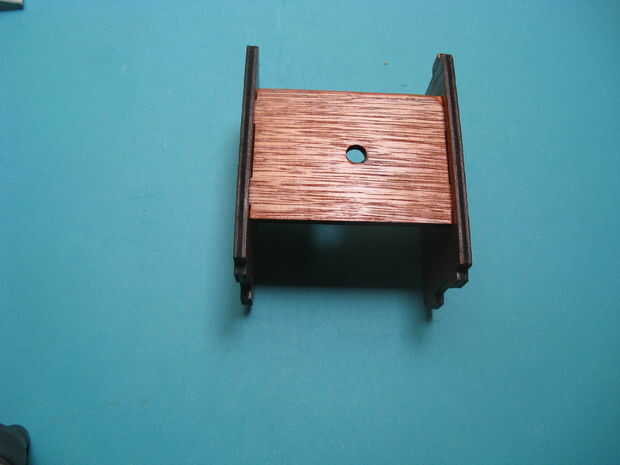

Para montar la selección de movimiento reloj las tres piezas del movimiento Monte y ensamblarlos como se muestra en la segunda foto. El agujero para el eje del movimiento puede aparecer centrado, pero en realidad se desplaza un poco hacia uno de los extremos. Será la pieza final que está más cercano del agujero del eje hacia la parte superior del reloj.

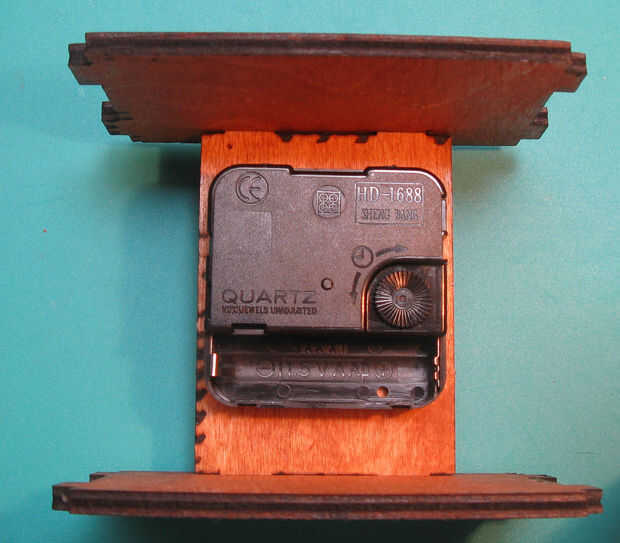

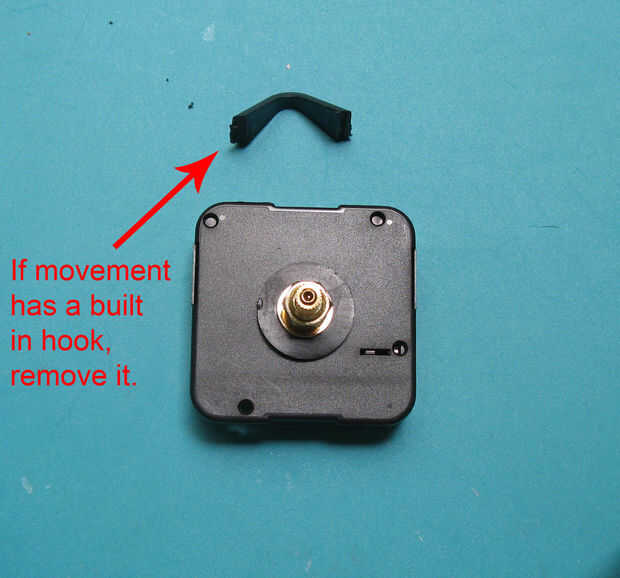

La cuarta foto muestra el movimiento de la monta. Si el movimiento tiene un gancho en el caso, eliminarlo. Puede que necesite ajustar la cantidad que el eje sobresale de la parte delantera. Cuando la manecilla se une debe justo libre el borde de los extremos. Después de la profundidad del movimiento es correcto, apriete la tuerca de retención.

El eje de la aguja de los minutos debe colocarse de modo que la parte plana de la forma del eje es perpendicular a la posición de 12:00. Ver la última foto. La manecilla de las horas debe colocarse luego en el movimiento, con su posición para que apunte a las 12:00.

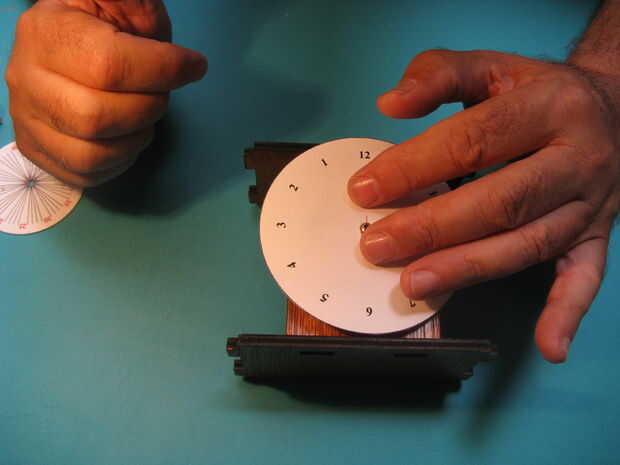

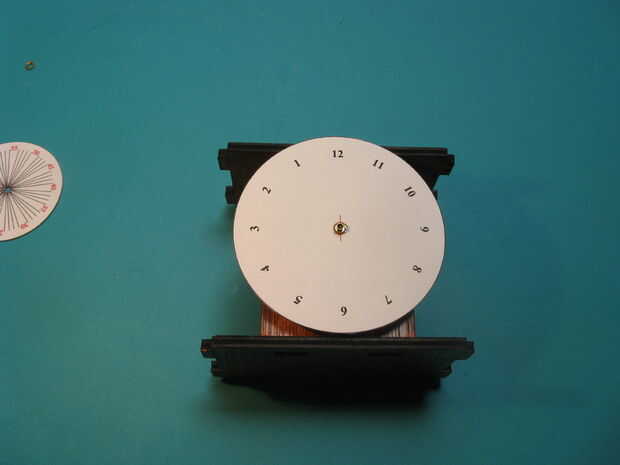

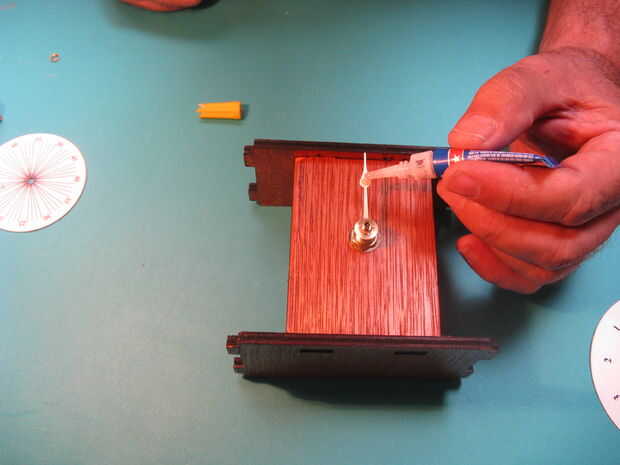

Asegúrese de que se ha eliminado ningún plástico protector temporal que cubre la aguja de las horas, luego coloque cuidadosamente el pegamento en la parte delantera de la mano de la hora. Asegúrese de que usted no pegar el movimiento para que no gire. A continuación, coloque la cara hora marcar sobre la mano de la hora con la posición de 12:00 correspondiente a la posición de la manecilla de las horas. Mantenga el selector de cara en posición con los dedos durante 20 segundos. Espere 15 minutos antes de colocar la manecilla de los minutos.

La cara de minutero debe apenas Deslice el eje minuto, se mantiene en su lugar por la forma oblonga del eje y el agujero perforado en la cara de la manecilla de los minutos. Después de tener la mano minuciosa en el lugar, enroscar la tuerca que viene con las manos Coloque en el eje.

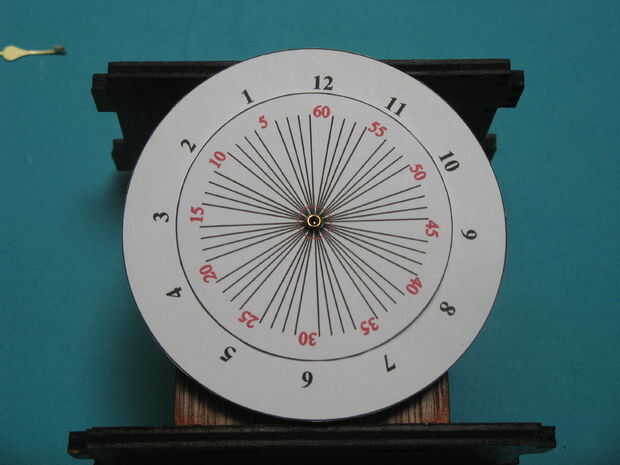

Si hiciste todo bien, la posición de 12:00 en la manecilla de la cara debe alinearse con la posición de 60 minutos en la cara de la manecilla de los minutos.
