Paso 3: dentro del laberinto - sistema de arranque

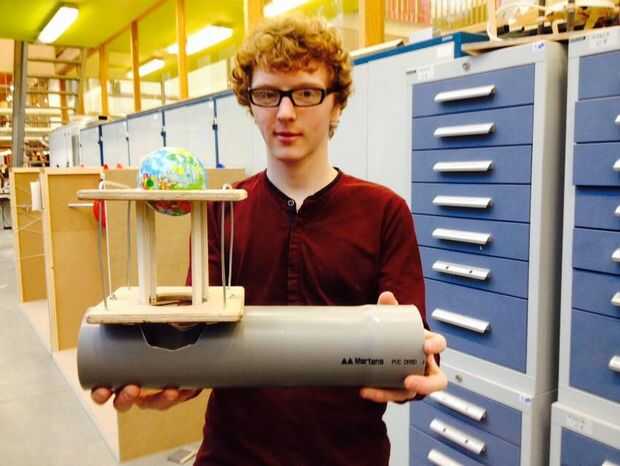

Idea: Empujando una bola en el sistema, una otra bola se desliza hacia fuera y cae en el laberinto.
- Materiales utilizados
- 2 placas de madera: 120 mm x 120 mm
- 4 palillos de madera: 4 mm x 4 mm x 200 mm
- Alambre de metal flexible de mano
- Tubo de PVC (Asegúrese de que es la pieza final) - longitud: 300 mm y diámetro: 90 mm

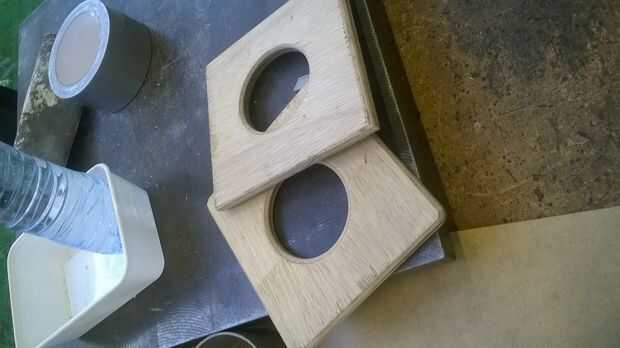

- Hacer un agujero en las placas de madera (diámetro: mm) por lo que son poco más pequeños que las pelotas. Las bolas que quepa cuando empujó un poco.

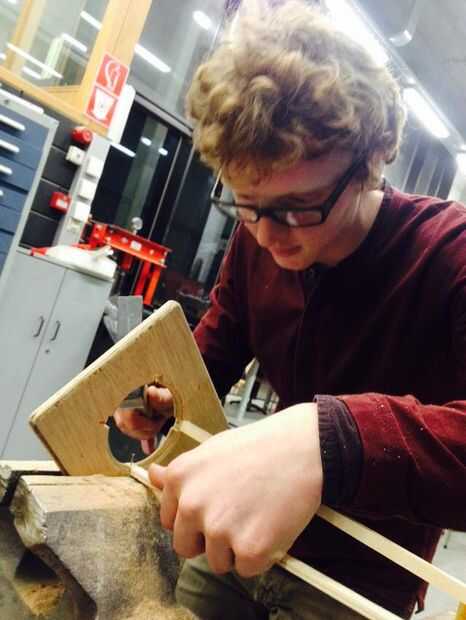

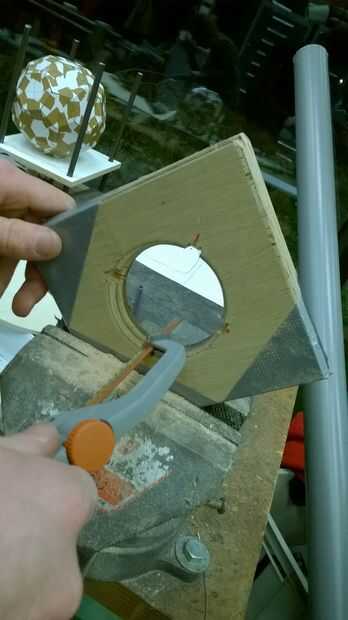

- Hacer cortes en ambas placas en el mismo lugar, tienen que ser lo suficientemente profundo para los palillos.
- Los 4 palos temporal en lugar y ver si el softbol ajusta fácilmente entre los palos. Si ellos son kludged los recortes deben hacerse poco más.

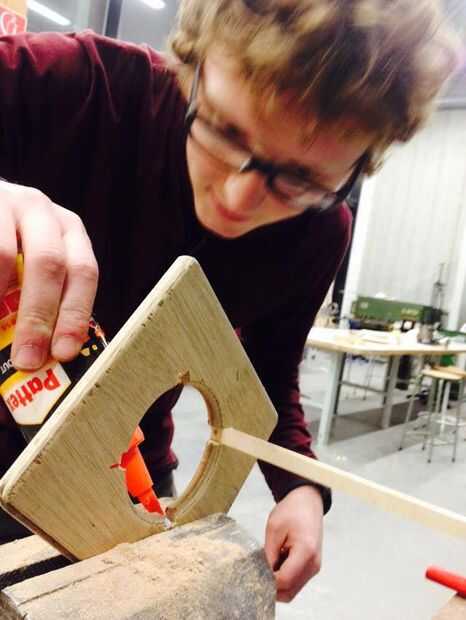

- Cuando los 4 recortes en lugar de pegamento y clavar los palillos en la primera placa y suavizar el exterior.
- Lugar la segunda placa temporal sobre los 4 palillos en distancia de aproximadamente 100 mm de la primera placa y lugar 2 de 3 pelotas entre las placas.
- Hacer platos de contacto entre las bolas y presionan un poco más. Ahora pruebe, si empujas una bola 3, el primero uno necesita se deslice.
- Marque los palillos y pegamento y clavo la segunda placa sobre las marcas. Serrar el resto de los palos y suavizar el exterior.
- 8 agujeros en cada esquina de las 2 placas

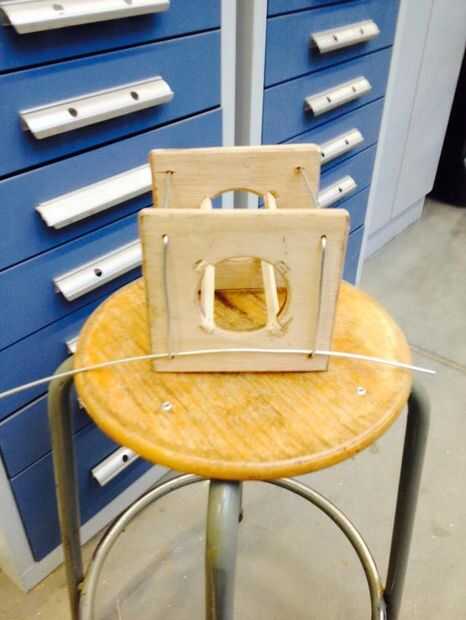

- Inserte el alambre para que las 4 esquinas están conectadas.
- Insertar 2 pedazos de cable por debajo del cable conectado (ver foto). Esto es necesario para conectar el sistema de arranque a la bola de chasis grande.
- Perfore un agujero en la parte superior del tubo, diámetro 90 mm.
- Lugar la madera bloque sobre el agujero así si una bola se desliza hacia fuera él caerá en el tubo de PVC.
- Taladro 2 agujeros en la placa y en el mismo lugar en el tubo, utilice un perno y tuerca para fijar el bloque al tubo.
- Utilizar el disco del taladro (dentro del taladro) para cerrar el tubo de PVC al final presionando en el tubo.

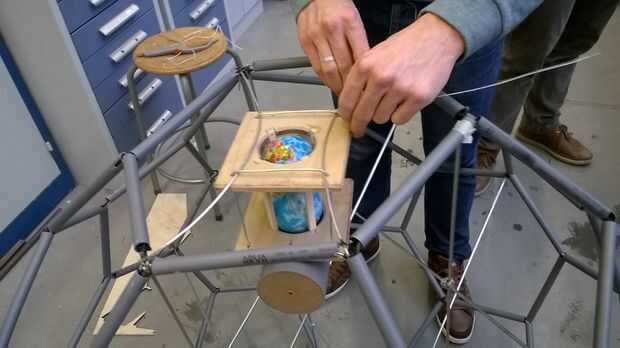

- Utilice alambre de metal para soldar con autógena el sistema a los ángulos de un Pentágono
