Spuugmachine (5 / 9 paso)

Paso 5: Dentro del laberinto - twist

Idea: bola cae en el tubo que hay que ser retorcido para hacer que la bola ruede con el tubo siguiente.

  1. Materiales utilizados

  • Placas de madera
  • 1 tubo de PVC - diámetro: 90 mm y longitud: 300 mm
  • 2 tubos de PVC - diámetro: 90 mm y longitud: 150 mm
  • 2 abrazaderas de tubería de PVC - diámetro: 90 mm
  • Esquina de PVC 1 - diámetro: 90 mm
  • Crear portadas

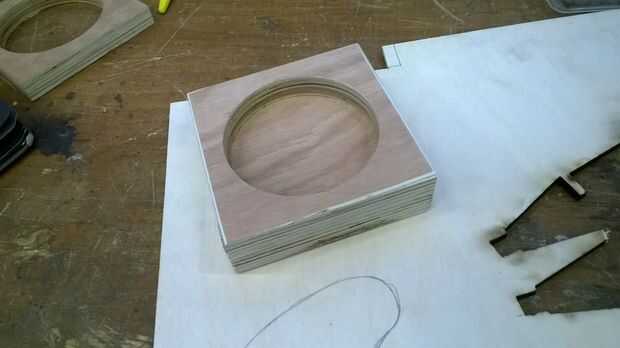

    • Vio 4 placas de madera de aproximadamente 110 x 110 x 20 mm
    • Crear agujeros de 90 mm en 2 de las placas y grado de ellos hasta los tubos de PVC se adapta fácilmente
    • Una placa normal detrás del orificio del pegamento
  • Crear sistema de volteo
    • Perfore agujeros en el tubo más largo en direcciones opuestas, diámetro: 90 mm por lo que la bola puede entrar en el tubo del lado.
    • Coloque el tubo más largo en las cubiertas de madera
    • Utilice el palillo de madera para conectar las tapas de enroscar el lados de las cubiertas, asegúrese de que el tubo en el medio puede dar vuelta fácilmente.

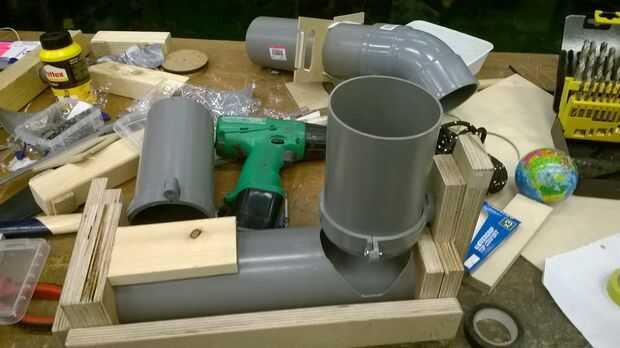

  • Hacer las extensiones
    • En ambos lados (ver foto) tornillo más placas en el exterior de las cubiertas en diferentes direcciones.
    • Atornillar los sujetadores del tubo en las placas más largas, cerca del tubo de giro y las restantes 2 piezas de tubo de PVC en los clips
    • Cubrir los 2 lados restantes en los extremos con las placas de madera para que la pelota sólo es capaz de pasar de la primera pipa, a través del tubo de giro a la tubería siguiente.
  • Lugar el giro
    • Fije el giro hacia el otro lado de la bola de marco, perfore pequeños agujeros en las placas, se puede poner bridas o alambre de metal a través de a colocarlo en su lugar.

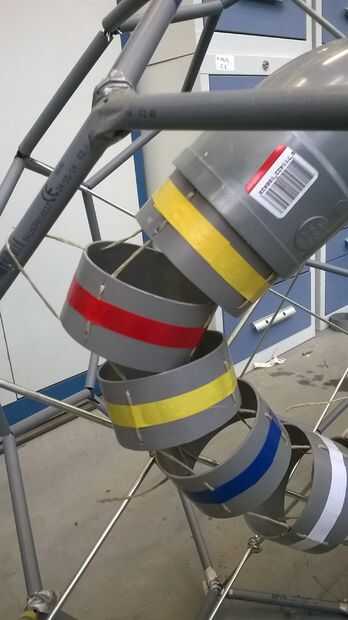

  • Coloque el portaobjetos a la torsión
    • Taladro 4 agujeros al final de un corto pice de la torcedura, la diapositiva a la torcedura del hilo de rosca.
    • Ahora ajuste la longitud de la diapositiva hasta que hace un rodillo liso. Para arreglar el carro, simplemente con cinta adhesiva alrededor de los pedazos PCV.
    • Coloque el pice de esquina en el otro lado del sistema de giro, esto será el comienzo de la siguiente pieza.
