Spy Video Trakr: Añadir un accesorio de garra de Lego (3 / 7 paso)

Paso 3: Agregar un terreno común y grifo de alimentación de 9 voltios para sus proyectos

Usted querrá añadir un terreno común para sus proyectos de Trakr Hack. Ya tendrás el Trakr abrió de todos modos, también podría añadir un grifo de alimentación de 9 voltios el positivo de la soldadura de punto en el Trakr. En el espíritu de crear hacks Trakr alternativas solderless usé circuitos ajustar cables de puente.

Puedes ver cómo se utilizan los cables de puente de ajustar los circuitos que están conectados al grifo de energía de tierra y 9 voltios de Trakr para alimentar una garra estilo diferente en este Instructable:

Necesitarás:

1 cable de puente negro encaje circuitos (cuadro 1)
1 cable de puente rojo Snap circuitos (Foto 2)

Pueden pedirse rápidas piezas de circuitos o sistemas enteros de ventas C & S http://cs-sales.net/snapcircuits.html

Simplemente corte los circuitos ajustar cables de puente por la mitad, retire aproximadamente 1/2 pulgada de aislamiento de los cables de puente y luego pegamento de alambre o soldar el alambre de puente negro de broche de presión del circuito la mitad al suelo o negativa de la soldadura de punto en placa de circuito de Trakr. Es donde se suelda el cable negro de la batería a la placa de circuito de Trakr. Alambre con pegamento o soldadura en el circuito de encaje rojo puente de alambre a los 9 voltios o positivo de la soldadura de punto en placa de circuito de Trakr. Es donde se suelda el cable rojo de la batería a la placa de circuito de Trakr. Véase el cuadro 3.

Puede utilizar las mitades del alambre sin utilizar el puente para hacer cables de conversión de la complemento circuitos. Véase el cuadro 4.

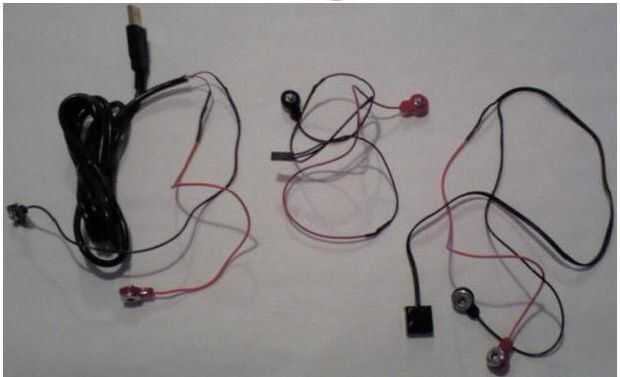

El cable de la izquierda es un cable USB a ajustar circuitos así puedo conectar dispositivos de ajustar los circuitos que requieren 5 voltios desde el puerto USB el Trakr. El cable en el centro es un pin de cabecera para ajustar circuitos cable que puedo conectar un bloque de circuitos de presión directamente a los pines de la Rúbrica GPIO en placa de circuito de Trakr. El cable a la derecha es un circuitos de Snap para cable de Lego así puedo conectar un bloque de circuitos Snap a un motor de Lego technic. Eran fáciles de hacer. Retire aproximadamente 1/2 pulgada de aislamiento del puente de alambre y los cables quería conectar a, trenzados de los cables entre sí y cubiertas con encogen tubería para evitar un cortocircuito de los cables expuestos (también se puede utilizar cinta aislante).
