SquarePeg-RoundHole-bisagra: Prueba con Autodesk Inventor

primera vez que vi este tipo de bisagra en el sitio de láser de Epilog, y yo he estado usando por algunos de mis proyectos.

Voy desde CorelDraw a Autodesk Inventor para reducir al mínimo el tiempo de creación de prototipos cuando diseño un nuevo cuadro.

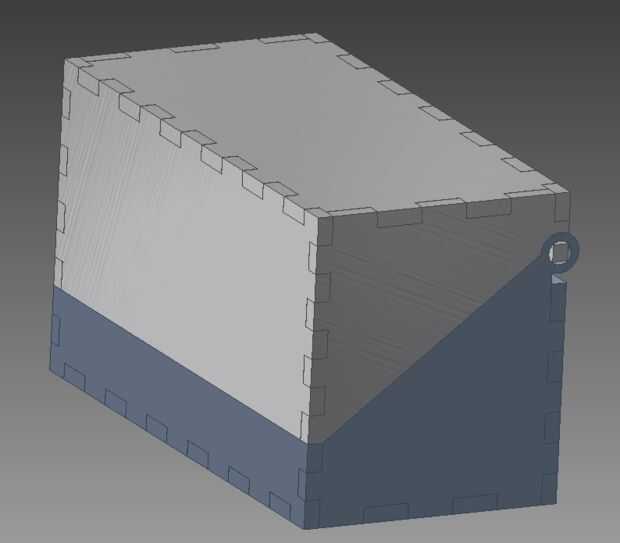

Una técnica valiosa que he podido utilizar hace la parte superior de la caja giran alrededor de la parte inferior de la caja para ver cómo mis dibujos pueden necesitar ser ajustados.

He añadido un video de mi objetivo final aquí en el paso 1 y también en el paso 13.

Hago mi trabajo en TechShop en San Jose...

Gracias por la idea de Inventor, Mauricio!

Etiquetas: Autodesk inventor, Pasador cuadrado, Agujero redondo, Sistema de contacto, Promover la
