Paso 1: El diseño

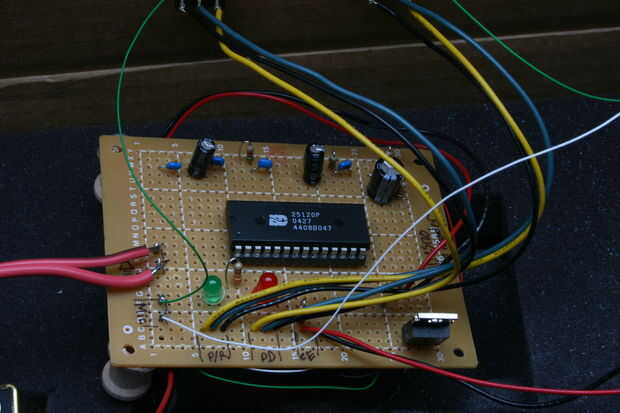

El chip es un Winbond ISD p 25120. Graba hasta 120 segundos de audio a una velocidad de muestreo de 4KHz. Se trata de la calidad de un contestador (¡ sorpresa!), pero junto con el amplificador en el megáfono, produce un sonido muy texturado.
El diseño es el diseño de referencia se muestra en la página 33 de la hoja de datos del chip lo único que realmente he añadido un par de LED de estado y un regulador de voltaje 7805. Conduzco de una batería de 9v, pero podría obtener una vida más larga de las células de AA de 4-6. YMMV.
Los condensadores y resistencias por encima de la viruta son filtros para el micrófono y altavoces, así como un preset de ganancia.

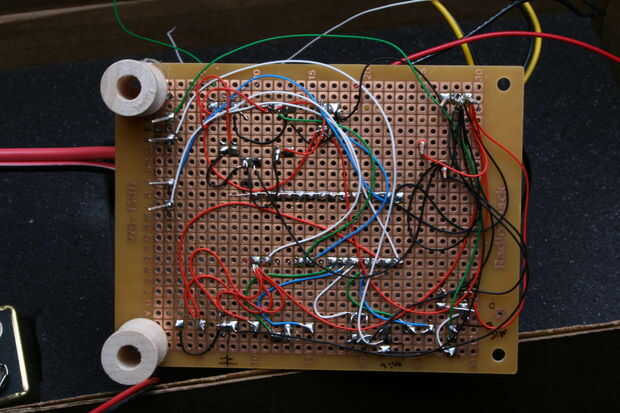

Yo soldado este diseño, más como una excusa para practicar el uso de un soldador nuevo. Si usted planea en hacer más de 2 de estas cosas, plan grabado un tablero. Este es un diseño muy simple, y probablemente podría hacer una tabla de un solo lado. Si alguien quiere diseñar uno, lo posteo aquí para que usted...
