SquawkBox - una caja beat algorítmica utilizando una grabadora de voz de juguete (9 / 12 paso)

Paso 9: Conectar el Yada

En este punto, tenido un sketch de Arduino y usable de la conmutación de la red. He probado todo antes de colocar los tableros, ya que lo último que quería hacer es tostar una Yada y tener que desmontar otro! Una vez que todo estaba bien conocido, comencé a conectar los tableros Yada Yada Yada.

De cada placa, tuve que:

-Conectar el + y - para el circuito principal rieles de alimentación.
-Conectar las conexiones del potenciómetro a los potes de 25K en el panel frontal.
-Conectar las conexiones del botón de registro al registro de cambio de chip.
-Conectar las conexiones del botón play al chip de conmutación de reproducción.
-Conectar las entradas de micrófono en paralelo (todos los tableros estaría utilizando una entrada de micrófono único).
-Crear el altavoz las conexiones de salida para la conexión eventual en el mezclador.

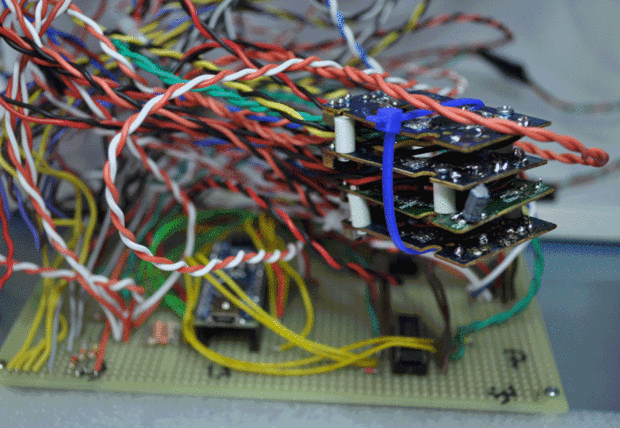

De cada tarjeta, utiliza el programa de prueba para activar las funciones de grabación y reproducción y probado con conexiones temporales en el protoboard. Terminé perdiendo una Yada en este proceso, pero tuve varios más, así que estaba en forma aceptable. Cuando termine, agrupadas las tablas Yada como un "paquete" - el alambre de núcleo macizo rígido que estoy usando para remendar era lo suficientemente fuerte como para mantenerlos seguros y anidados.
