Paso 2: Disección de la máquina de hacer pan
El primer paso es observar tu panificadora en funcionamiento y hacerlo mientras lo que está sucediendo debajo de la campana así que usted puede averiguar cómo controlar usted mismo. En concreto, tenemos que encontrar las siguientes señales de lógica que el equipo existente se utiliza para interactuar con el resto de la máquina:
-el estado del interruptor de tapa (hace la panificadora detener lo que está haciendo si la tapa está abierta)
-la señal de control para el elemento de calefacción
-la señal de control para el motor del agitador
-la señal de control para que el altavoz piezo (opcional, si desea el Sr. Compost para poder pitar)
-la señal analógica del sensor de temperatura, que en mi caso es un circuito de termistor
Usted necesitará parcialmente desarmar el aparato para que tenga acceso a los tableros de circuito cuando la máquina esté en funcionamiento. Nota que esto es peligroso ya que estará trabajando muy cerca de aislamiento tensión de red - siempre sólo una mano y ser extremadamente cuidadoso. Debe ser 99% seguro que no eres sondeo de lo que podría ser un cable de AC vivo antes de meter algo en el circuito y usar una herramienta que no sea dañada si toca tensión de red si es posible.
Las placas de circuitos de ingeniería inversa

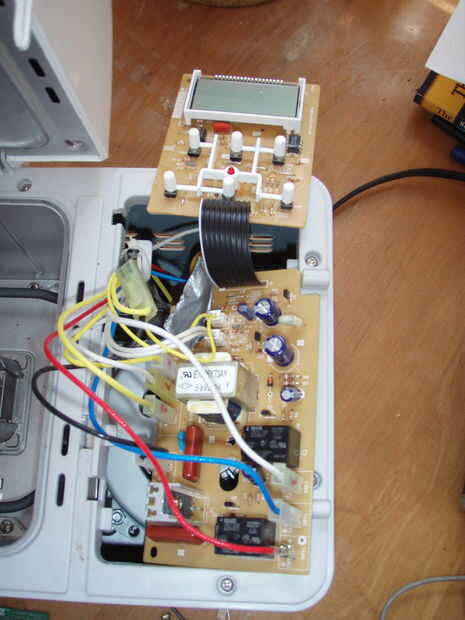

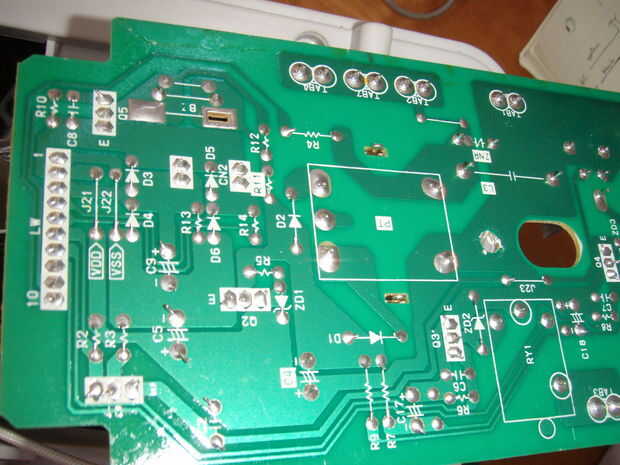

Como se puede ver en las fotos, la máquina de BBCC-V20 que utilicé tiene una clara separación de las placas de circuitos que tienen respectivamente el controlador computarizado con la interfaz de usuario y la potencia y relés de conmutación de alta tensión. Además, el silkscreen en placas de circuito impreso tiene etiquetado extensa de componentes y señales en ambos lados (esto es bastante inusual en los aparatos de consumo, hace más fácil de reparar que lamentablemente suele ser no lo que quiere el fabricante).
Antes de cazar las señales de la lógica, gran parte de la complejidad de la poder/switching de circuitos puede reducirse siguiendo la corriente de la pared y averiguar que los rastros son corriente alterna y corriente continua (convertido). En este caso las líneas de alimentación de DC están etiquetadas Vss y Vdd (positivo) (negativas). Rastros de alimentación suelen ser bastante amplio, y el rastro de tierra incluso ocupa grandes áreas de la Junta. En contraste, los rastros de la señal que queremos identificar son los rastros muy flacos a partir el cable plano que conecta a la placa de circuito de computadora.
Era capaz de identificar la mayoría de las señales con alta confianza antes realmente de sondeo por siguientes cables conectados al elemento de calefacción, motor, etc. a través de los relés (componentes cuadrados negro grandes) y transistores de conmutación (pequeños componentes negro con 3 cables) al conector de cable de cinta. Señales de la cadena de transistores y relés de conexión del controlador a los gruesos cables al trabajo como un pequeño interruptor que se enciende un motor que a su vez abre una compuerta o una válvula grande etc. motor: permiten una muy pequeña señal a amplificar en controlar una gran cantidad de energía. Los circuitos de interruptor y termistor de tapa tienen conexiones más directas con el cable de cinta.
Tomar notas como vas y una vez que tengas una idea de lo que una señal es, lo probe en el cable de cinta (o tan cerca del controlador como sea posible, para evitar el sondeo alta corriente/voltaje) mientras la máquina está funcionando.
Una vez que crees que sabes lo suficiente como para conducir las señales de control usando tus propios circuitos, es hora de que el siguiente paso. Aquí está lo que se me ocurrió para la V20 BBCC:
Cinta cable pin funciones:
1) Vdd (+ 5 VCC alimentación para el controlador)
2) Vss (tierra para fuente de alimentación del controlador)
3) circuito termistor (sensor de temperatura)
4) estado de interruptor tapa (+ 5V cuando la tapa cerrada, 0V cuando está abierto)
5) resistencia conectada al estado del interruptor de la tapa. Conectar a + 5V como un 'dominadas'
6) control motor triac. + 5V = con el motor apagado, 0V = motor en
7) calefaccion. + 5V = calentador apagado, 0V = calentador de
8) relé de control motor con función desconocida. Licencia a + 5V.
9) Piezo altavoz. Una onda cuadrada con este conector da como resultado un tono desde el altavoz.
10) sentido de AC - esta señal oscila entre 0V y 5V a 60 Hz, en sincronía con la fuente de alimentación de CA
