SRAM DIY (9 / 12 paso)

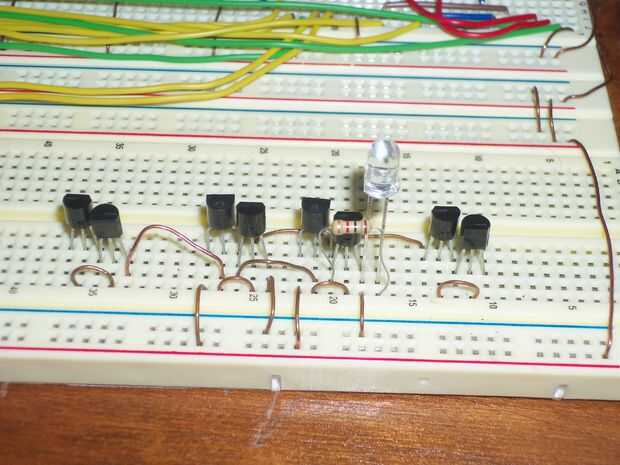

Paso 9: La célula completa

Hacer otro permiten al otro lado del circuito y conectar para arriba (si conectas ambos permite a la puerta en ambos lados, se garantiza que no están conectadas al mismo lado del circuito).  Ahora tienes una celda SRAM completa.  Conectan las puertas de la permite luego conecte otro cable de tierra a una de las puertas.

Añadir el LED y el resistor, poniendo una resistencia en la puerta de un inversor de salida entonces al positivo del LED y el cable negativo del LED a tierra. Ahora puede probar en.

Conecte la fuente de alimentación y observe el humo azul!  En realidad, una mejor idea es mantenga una mano sobre el interruptor, y tocar los transistores con el otro para asegurarse de que no te caliente.  Si pasa esa prueba, sistema uno permiten entrada a la tierra y el otro a + 5v (o lo que usas) encender la fuente y activar el circuito desconectando las puertas de tierra y ajuste a + 5v.  El LED debe activar, o desactivar.  Si mantienen su estado, desactivar el circuito y el interruptor los cables, como en la entrada que fue puesto a tierra deben ser alto y viceversa.  Si el LED aún no cambia, revise su circuito.
