Paso 4: El circuito de activación
![]()
![]()
![]()

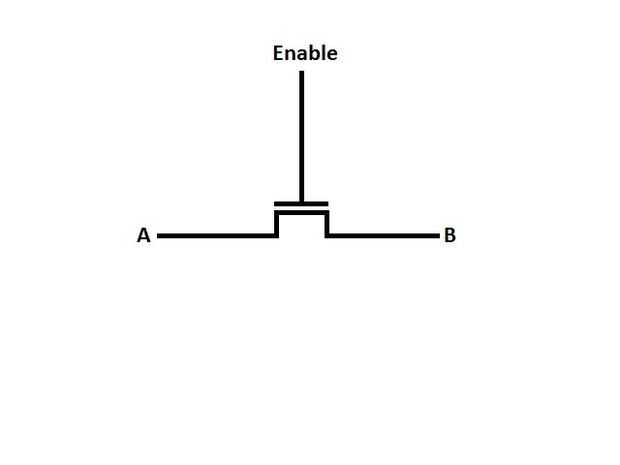

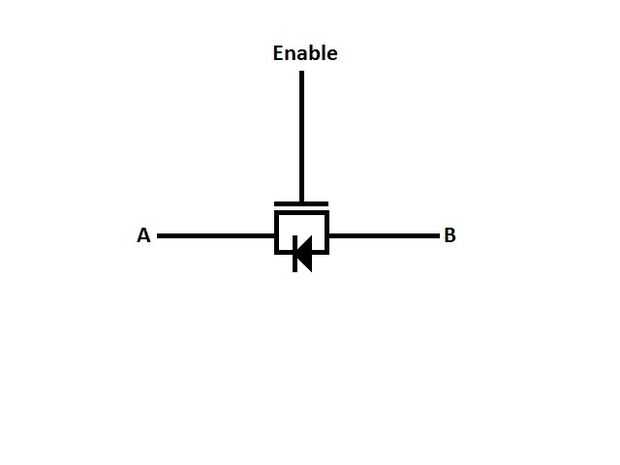

Lo primero que tenemos que abordar es el Transistor activar. El esquema muestra que todo lo que necesitas es un MOSFET del canal N que la permiten. Que, sin embargo, es un MOSFET ideal. Un MOSFET ideal es un dispositivo simétrico que puede cambiar las corrientes en ambas direcciones. El 2N7000 * es no un MOSFET ideal, existe un pequeño diodo construido en él que es paralelo con la FET real. Esto significa que la corriente se puede encender y apagar cuando fluye en una dirección, pero fluirá libremente a través de la otra dirección si el FET está activado o desactivado. No sé por qué se hacen los MOSFETs que es cierto, probablemente algo de fabricación. Mi conjetura es que por alguna razón, es más fácil hacer MOSFET con un diodo que sin.

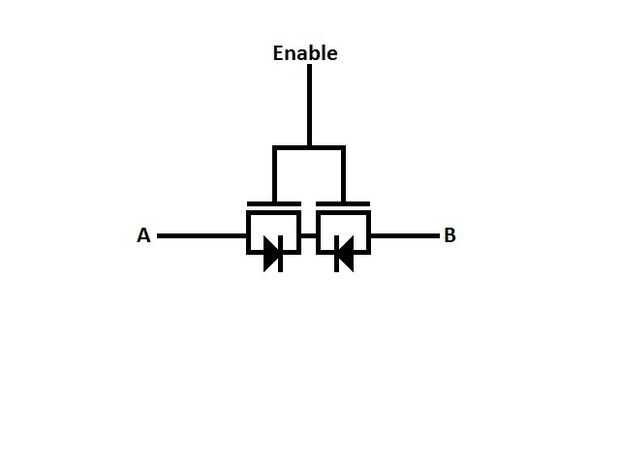

Para contrarrestar esto, ponemos 2 FETs junto con sus diodos hacia direcciones opuestas. Así, corriente no puede fluir en cualquier dirección libremente a menos que el MOSFET se enciende. Por esta razón nuestro SRAM tendrá 8 transistores en lugar de 6.
* Cabe señalar que más discreto MOSFET tiene un diodo de cuerpo, de su llamado, en ellos.
