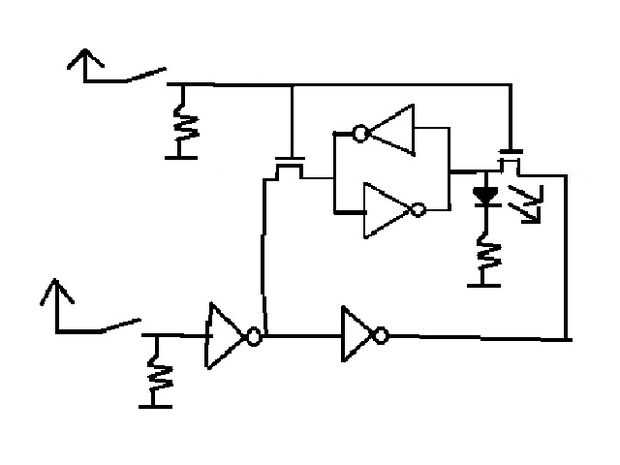

Paso 5: Nuestro circuito
El LED es simple, es la salida, así que sabemos lo que el bit está establecido. El conmutador de habilitar escritura enciende la permite, que le permite escribir en el SRAM. El interruptor de la línea de Bit se usa para escribir los datos en el SRAM. Estos interruptores deben las resistencias de pull-down ya que las puertas de los MOSFETs son ligeramente capacitivas, lo que significa que si desconecta de cualquier cosa, puede mantener su cargo y permanecer encendidas. El ~ inversor BL se utiliza para invertir la señal para ir a la línea de Bit no. Entonces el inversor BL vuelve la señal a su estado original. La razón de este segundo Inversor es que la resistencia de Pull-Down no corriente suficiente para activar el pasador SRAM (más sobre esto en el paso 13) así que para contrarrestar esto, sólo utilizamos otro inversor.
