SRAM DIY (6 / 12 paso)

Paso 6: Vamos a empezar la parte divertida

Ok, bien la diversión parte también pasa a ser la parte difícil.  Tomé muchas fotos, espero, no será una tarea titánica, miedosa.  El circuito comienza simple, pero tiene miedo bastante rápidamente.  Una imagen vale 1 mil palabras (en realidad una foto de 10MP es unos 10 millones de 32-bit de palabras), para que en pocas palabras y muchas fotos.

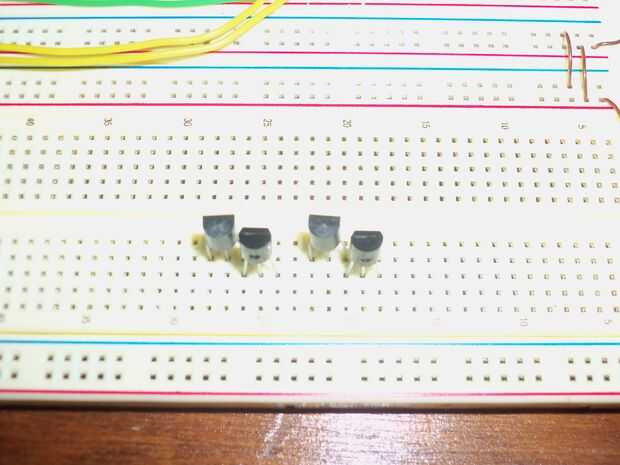

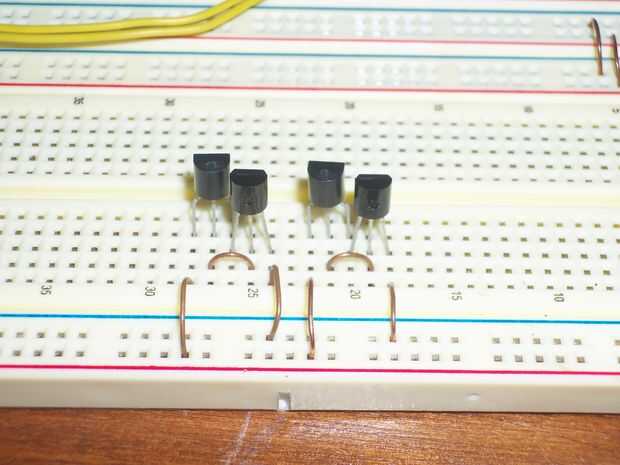

Para empezar vamos a hacer los dos inversores.  Son simplemente una BS250 y 2N7000 con sus desagües conectados entre sí.  Para ello, el BS250 va en la izquierda, y el 2N7000 va a la derecha.  Ambos deben tener el lado redondeado frente a usted. ADVERTENCIA: Si el lado redondeado se enfrenta a distancia, entonces el cuerpo diodos se corta la fuente y tierra y los transistores liberará su humo azul! También, el pin de la derecha (pin 3 de la BS250) y el pin de la izquierda (pin 1) del 2N7000 deben conectarse entre sí.
