Paso 1: Los esquemas y planes!

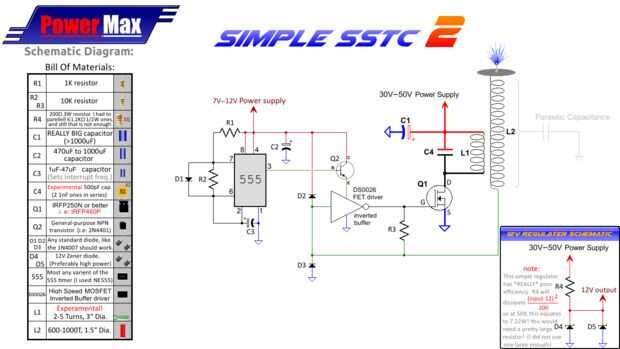

En comparación con el circuito normal de excitador de Slayer, este circuito tiene algunos cambios importantes. El más grande que condujo el resto del diseño fue cambiar un transistor BJT NPN normal para un MOSFET. Usé 2 MOSFETs IRFP250 en paralelo para mejorar la capacidad de manejo actual y características térmicas en comparación con el MJT3055 comparativamente wimpy. Sin embargo, usando FETs presentó un problema con la impulsión de la puerta, como la puerta ya no podría ser conducida directamente por los comentarios. (Probablemente debido a un problema de impedancia con la puerta actuando como una capacitiva de carga) Para solucionarlo, simplemente usé uno de los muchos DS0026 MOSFET driver invertida almacenadores intermediarios que tenía en el depósito de piezas.

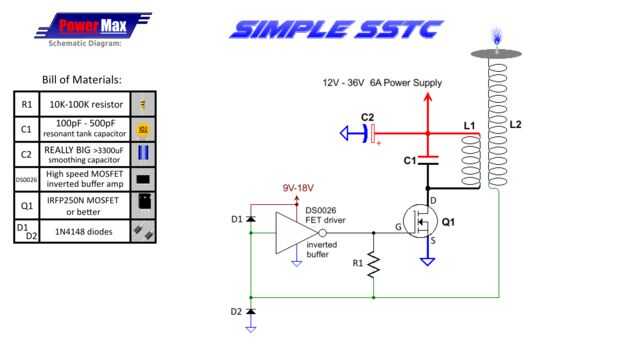

También he añadido un condensador de tanque resonante en el principal para hacer uso del flyback EMF y lograr el circuito de resonancia y un 10K---resistor de 100K en los pines de entrada y salidos de DS0026 para aumentar la estabilidad y la fiabilidad de la oscilación. Desde la entrada a la DS0026 es susceptible a las oscilaciones de tensión incontrolada de la regeneración, también he añadido unos cuantos diodos 1N4148 para voltajes que van de 0.6 v arriba o abajo el carril de la fuente de la desviación. Si no se utilizan, el DS0026 morirá dentro de segundos de funcionamiento.
