Paso 2: Elegir una fuente de alimentación adecuada

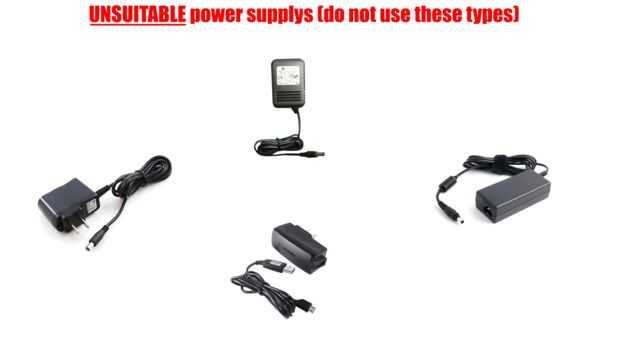

Para alimentar este circuito, hay muchas limitaciones en el tipo de alimentación que puede utilizarse. Para arrancadores, lineal o fuentes de alimentación no regulada debe ser utilizado. Más moderno interruptor de modo de poder suministros (SMPS) a menudo no funcionará como corriente de arranque y otros picos de corriente causará que entre en modo limitante actual foldback, que básicamente significa que active la salida la mayoría de la manera como una forma de protección de corto circuito hasta que usted regrese el poder a ellos o cuando se desconecta la carga. Por lo tanto, a menos que sean modificado/hackeado, no serán convenientes. y en cuanto a los ladrillos de pared pequeño pequeño, olvídate de aquellos. Incluso el mayor transformador no regulado los basados en simplemente no son lo suficientemente grandes.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

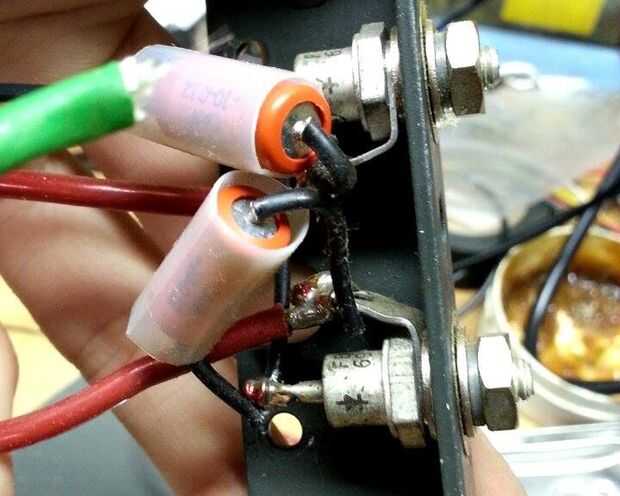

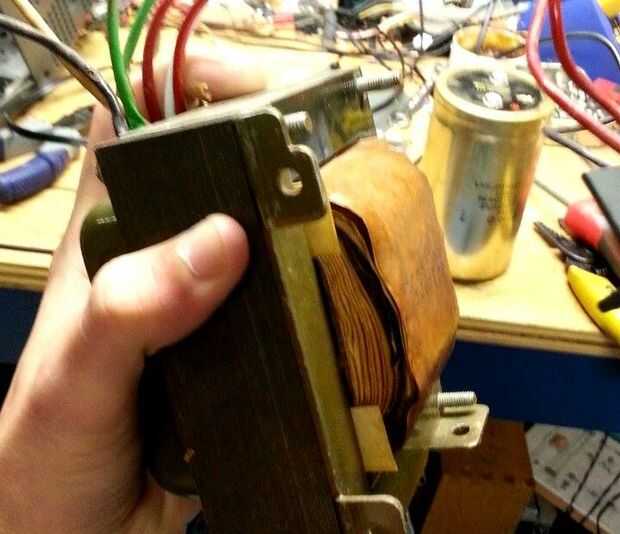

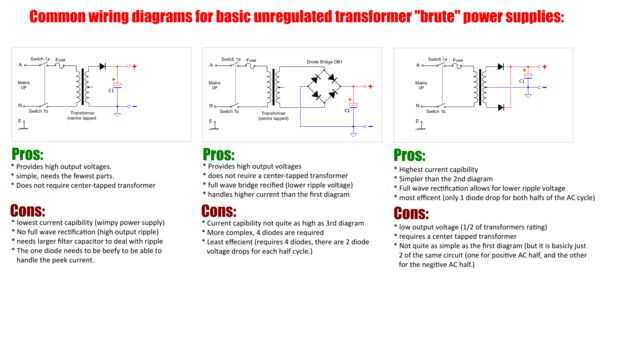

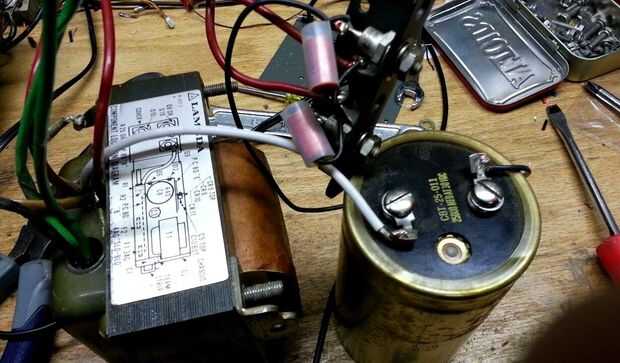

Ahora para lograr los resultados que hice, vas a necesitar una fuente de alimentación carnosos. en mi video, utilicé unas fuentes de alimentación de transformador pesado base configuradas para entregar entre 30 y 50 v. Una de las fuentes de alimentación de transformador utilizadas fue la bestia de 12V 10A que se muestra en la imagen y fue de esta fuente de alimentación en serie con el otro, más pequeño 12V 4A no regulada de alimentación, que era en serie con otro 24V 2A transformador. Sin carga, estaba logrando acerca de 50V. Sin embargo, bajo carga pesada (picos tan altos como 8A), la tensión sag a 35V. y sobrecalentamiento del transformador más pequeño, así que tuve que averiguar cómo hacer que el circuito no tanto actual.
Mi solución fue sólo de energía el circuito 10% o menos de la época. Lo hice utilizando un timer 555 para activar y desactivar el poder de la DS0026 muy rápidamente. Un transistor NPN de pequeña fue conectado en la parte alta de la DS0026 para que el el 555 puede controlar directamente la tensión en el riel de suministro para el DS0026. Para alimentar el circuito modulado, necesita al menos una fuente de alimentación 12V 4A, pero para lograr los mismos resultados como lo hice en mi video, sin embargo necesitará 50V 2A.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

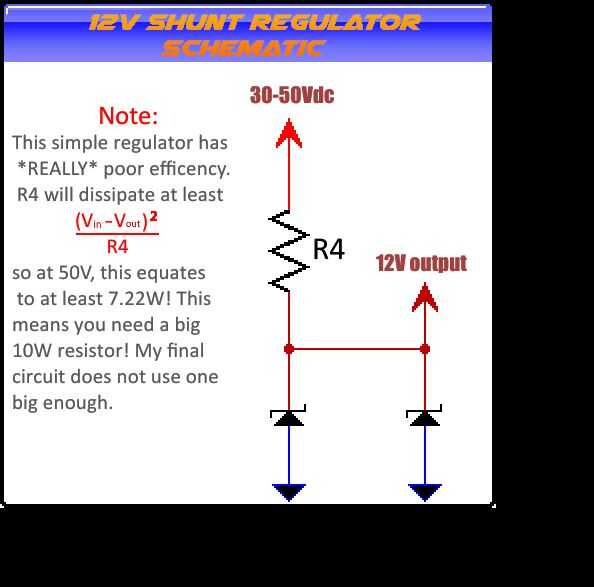

En tensiones superiores a 15V, sin embargo, deberá tener en cuenta que van ya sea necesidad de utilizar fuentes de alimentación separadas con una tierra común (es OK utilizar una fuente pequeña de 12V para este sistema), o utilizar algún tipo de regulador de voltaje o convertidor buck al paso principal de alimentación a 12V. Aprendí la manera dura 4 minutos en el vídeo que un 7812 no es conveniente regular una fuente de 50V. Matar a mi uno y sólo 7812, terminó con un regulador de la desviación de diodo Zener Chunga. Esta solución no es ideal, y ciertamente no lo aplicado. Sólo utilice este método si eres desesperado como yo estaba en el momento. Sin importar si esta es la solución que se va a utilizar, mira la última foto para el esquema.
