Paso 3: Prototipo del primer circuito en el protoboard
No hay mucho que decir aquí, a construir el circuito en un protoboard, conectar la alimentación y ver si funciona! Si no, solucionar problemas y ver lo que está mal.
Te recomiendo para empezar a trabajar en la sección de alimentación en primer lugar, en mi caso, que está construyendo el regulador de voltaje del diodo Zener. Asegúrese de que puede entregar 12V o menos y al menos 100mA. En su lugar utilizando un adaptador de pared para esto está muy bien, sólo asegúrese de que prestar atención a la polaridad y que la negativa de esa fuente está conectada al común para todo el circuito. Utilizar un condensador de filtro grande de 1000uF menos como alguna película más pequeños o los condensadores de cerámica para mejor filtrado de componentes de mayor frecuencia.

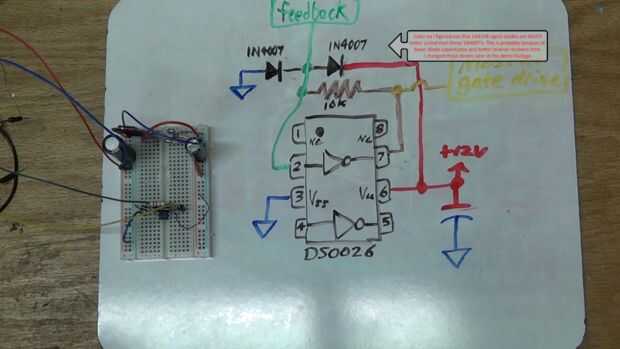

Una vez que verifiques que el parte del Reglamento de suministro de energía del circuito está trabajando, puede pasar a construir la sección DS0026 y probarlo. Una vez que lo haga, puede probar conectando un LED a una de las salidas de la DS0026 y tierra (prestando atención a la polaridad del LED) y conectar la entrada del mismo buffer a tierra y Vcc. El LED deberá encenderse cuando la entrada está conectada a tierra.
