Paso 5: Pruebas, resolución de problemas y cuadros!!!!!!
La regla de oro de la solución de problemas de electrónica es tú pondrás prueba de voltajes, según Dave de la EEVblog! Así que asegúrese de que la fuente de alimentación que usa es sanos y funcionando como deberían. Asegúrese de que la salida de 12V del regulador o fuente independiente también está impulsando el circuito correctamente. Si está utilizando una fuente de alimentación regulada, Asegúrese de que usted desencadenar algún tipo de cortocircuito o sobrecarga protección. Muchos modernos poder suministros uso foldback actual limitación significa que si el circuito tira más que una cierta cantidad de corriente para incluso una fracción de segundo, el voltaje de salida se caen a una pequeña fracción de lo que era antes y detener el funcionamiento de este circuito.
~~~~~~~~~~~~~~~~~~
Triple Compruebe todas las conexiones son seguras y bien, y que no goof encima de cualquier cosa. Si usted elige utilizar piezas ligeramente diferentes, tome nota de esos supuestos y asegúrese de que no están causando los problemas al tratar de las piezas que he usado es.
~~~~~~~~~~~~~~~~~~
Si está utilizando la versión 555 interrumpido el circuito, Asegúrese de que el 555 es oscilante correctamente. Si tiene un osciloscopio y una sonda X 10, la salida del 555 la sonda mientras que potencia es aplicada solo y asegúrese de que en realidad es oscilante correctamente. Si usted elige utilizar piezas diferentes para esto, asegúrese de que está recibiendo una onda cuadrada con un ciclo de trabajo baja y acerca de 10Hz a 500Hz. Si no, usando un altavoz conectado a la salida del 555, debe oír un agudo molesto zumbido.
~~~~~~~~~~~~~~~~~~
Tratar de invertir la polaridad de la bobina primaria, o el número de vueltas para ver si eso hace la diferencia. Otra vez hacer que las conexiones estén sólidas. He pasado más de la mitad un día colectivamente con errores simples como estos. Incluso en mi vídeo he señalado en una anotación que la polaridad en la foto está mal! No tengo suficiente tiempo de sobra para corregir el error.
~~~~~~~~~~~~~~~~~~
Asegúrese de que el condensador del tanque está cerca de 500pF, se supone que es si no entiendes cómo leer valores de condensadores. Si el valor es demasiado bajo, el circuito no funcionará muy bien y no te dará resultados espectaculares. Del mismo modo si es demasiado alto, entonces otra vez el circuito no funcionará muy bien. Hay algunas características que definen el funcionamiento del circuito que se puede realmente aprender sólo edificio/jugar con este circuito a sí mismo y la práctica.
~~~~~~~~~~~~~~~~~~
Si las cosas no funcionen, de lo que es probable que puede morir algunas partes. Recomiendo reemplazar la MOSFET(s), la DS0026, el transistor NPN y el 555, o pruebas de las partes en cuestión para ver si todavía funcionan. Usted puede encontrar que el DS0026 y el 555 muerto, como lo hice al menos 10 veces en mi desarrollo de este circuito. Es muy fácil dejar salir el humo mágico, pero la mitad del tiempo cuando mueran chips, no muestran signos físicos de la falta.
~~~~~~~~~~~~~~~~~~

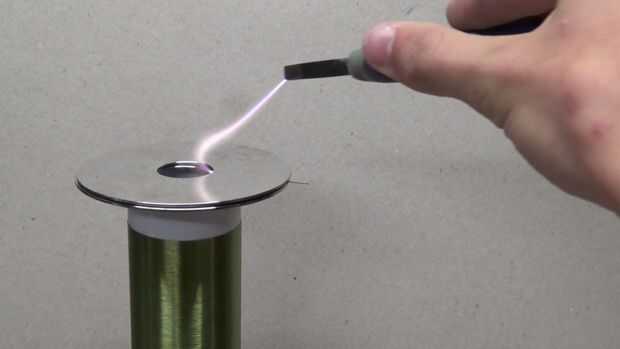

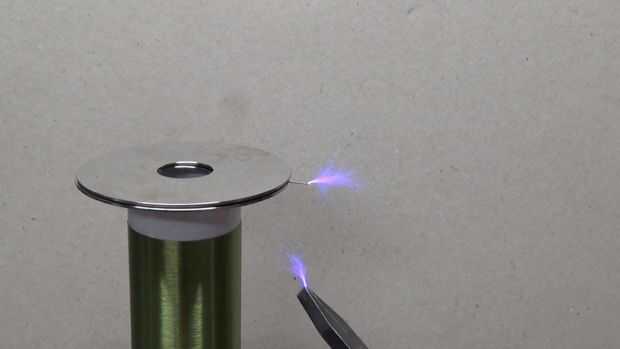

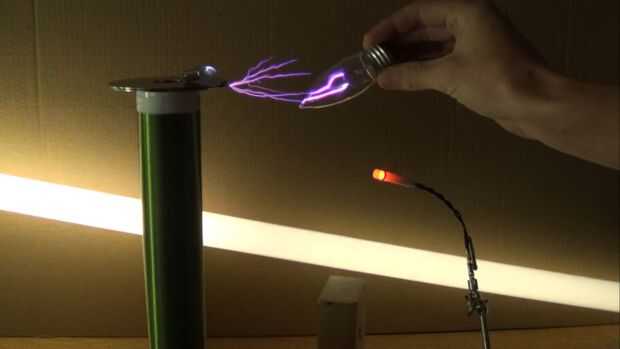

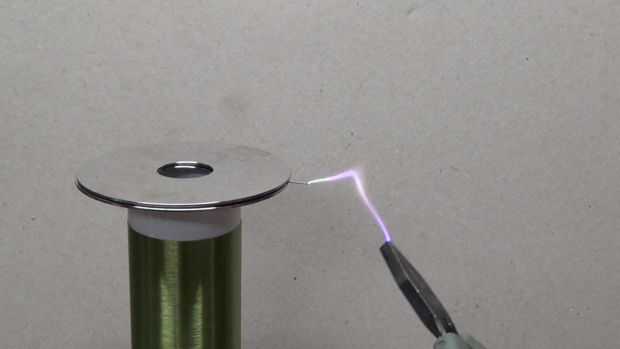

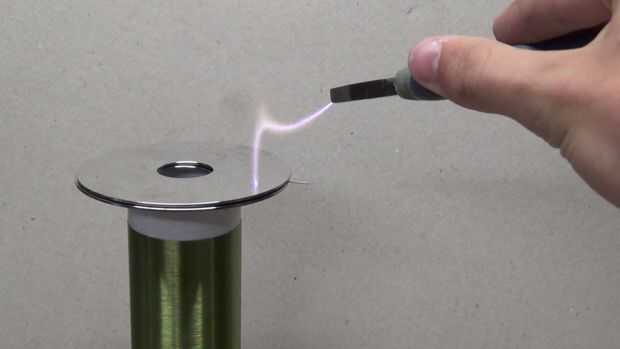

Esperemos que ahora está trabajando su estructura, y usted puede conseguir los mismos resultados ya que tengo! Todas las fotografías son simplemente marcos del vídeo, la última que ha modificado al superponer varios fotogramas para aumentar la densidad de la chispa (por lo que parece más realista) y reducen el ruido.
