ST7565 LCD: LCD gráfica!



Lo que es...

Introducción:

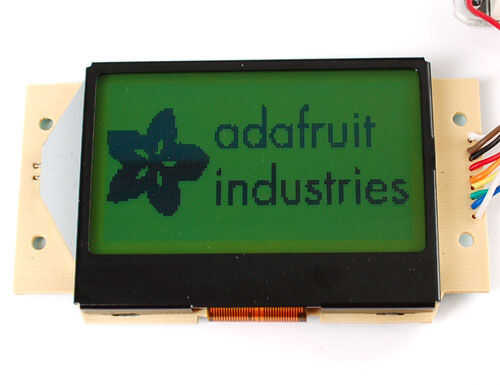

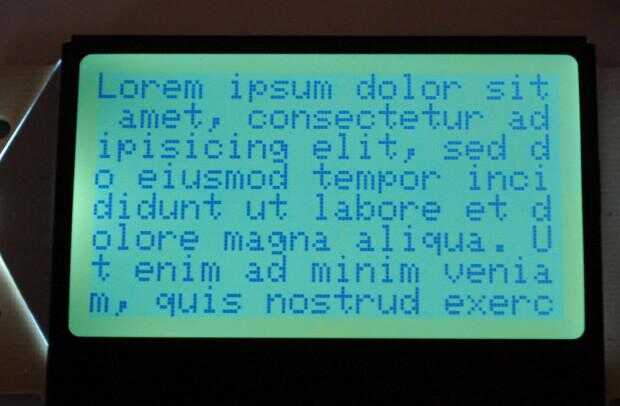

Este mini-tutorial pasará por el proceso de creación de una pantalla LCD de ST7565. Estas pantallas son gráficos que significa que pueden mostrar píxeles, no sólo texto. Este tipo de LCD en particular tiene 128 x 64 pixeles, que aparecen de color gris oscuro sobre un fondo verde y azul. Tienen una luz de fondo pero puede usarse sin la luz de visibilidad durante el día.

Otro tipo de LCD es el tipo de KS0108. Estas son no igual y no son compatibles! Aquí están algunas comparaciones

KS0108 ST7565
Tensión5V3, 3V
Interfaz deParaleloSerie
Pins de datos necesitadas144 o 5
Tamaño de pantalla128 x 64128 x 64
Adj. de contrasterequiere potenciómetrointerno, no extras!
Almacenador intermediario necesitada?No

Como puedes ver hay algunas diferencias.

  • Para uno el ST7565 funciona a 3, 3V no 5. Se trata de un chip de búfer o cambio de nivel es necesario, puede utilizar resistencias o un chip como el 4050 (o equivalente).
  • En segundo lugar, la interfaz es Serial (un bit a la vez) en lugar de paralelo (8 bits a la vez). Esto significa que utiliza waaay menos pins (¡ yay!)
  • El mayor inconveniente es que no puede leer de la pantalla LCD en modo serial, sólo escribir. Esto significa que el chip tiene que hacer un seguimiento de la pantalla (el KS0108 le permite lee o escribe). Así cualquier microcontrolador utiliza necesitará pasar de 1024 bytes (1Kb) de memoria RAM en la memoria de pantalla. Para algunos chips que esta es un poco y algunos se de mucho - usted tendrá que comprobar la ficha técnica de la micro.

Si utiliza un ATmega168 o ATmega8 como se utiliza en mayores Arduinos debe actualizar a un 328 con este LCD. Y si usas un 328 nota que la mitad del RAM va a la pantalla para que no tengas mucha sobra. Esto significa más o menos que se puede usar algo con una tarjeta SD (como un protector de la onda o datos registrador de escudo al mismo tiempo que serás recto-para arriba se quede sin memoria RAM y va a ser raro se moleste).
