Paso 12: 123D - cargar y cortar modelo
Make 123D es un programa gratuito que te permite convertir tu modelo 3D en láminas planas.
Este programa es bastante grande como convierte el modelo de 3D a piezas en 2D que luego pueden ser impreso en un cortador láser o (como vamos a hacer) en una impresora de escritorio estándar.

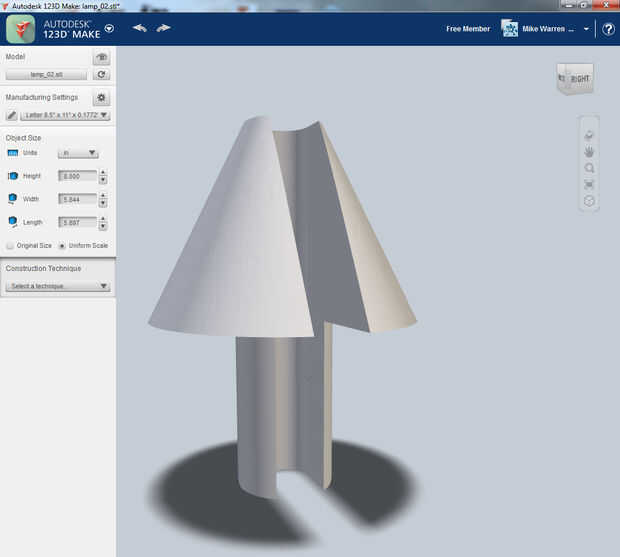

123D abierto hacer y cargar en el archivo STL que generó de TinkerCAD.

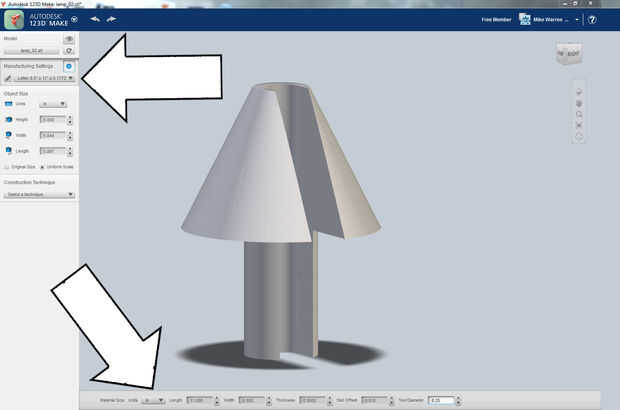

Todas las opciones para cómo el modelo se ser cortado son en el lado izquierdo de la pantalla. Comenzaremos en la configuración de fabricación que donde se imprimirá para el modelo, en nuestro caso usaremos una impresora de escritorio estándar. En el menú desplegable de ajustes de fabricación Seleccione el ajuste preestablecido que coincida con la impresora (probablemente 8.5 "x 11"), usted puede comprobar esto en la parte inferior de la pantalla.

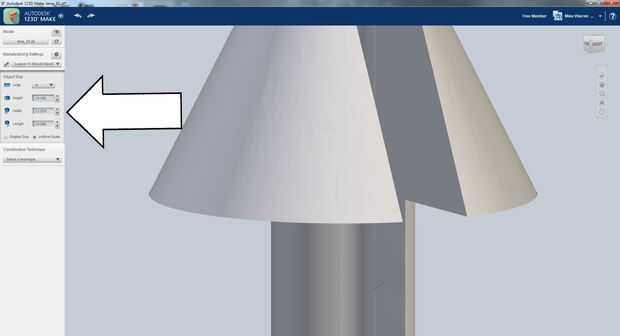

El siguiente en la lista es tamaño del objeto donde instalaremos cuán grande será el modelo. El dimensionamiento debe coincidir con lo que usted hizo en TinkerCAD, forma la abertura central que medimos será del mismo tamaño en la impresión. Aquí es donde especifique el grosor del material que vaya a utilizar. Usé 1/2" madera para mi lámpara.

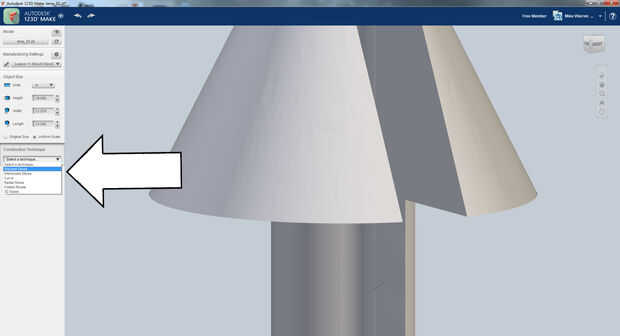

Por último seleccionamos técnica de construcción que nos permitirá especificar cómo nuestro modelo es cortado. Quería una lámpara apilada, así que opté por láminas apiladas. Hay bastantes opciones que usted puede elegir aquí, así que divertirse y experimentar. Después de seleccionar su técnica de construcción, el modelo será cortado para arriba y un cambia el modelo de un sólido a una pila de láminas.
