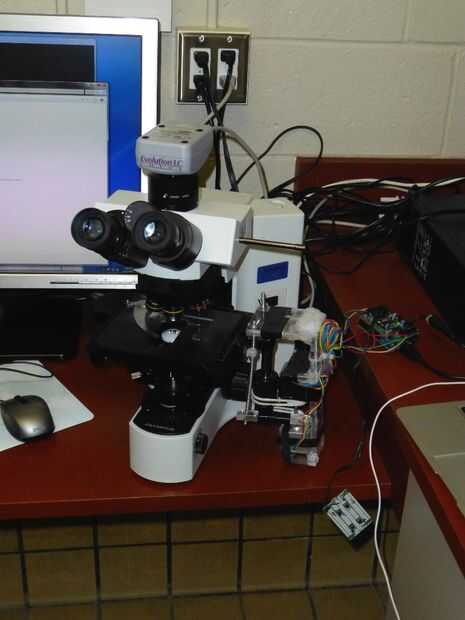

Stagmo es una solución económica a la automatización de etapa del microscopio, y, junto con imageJ gratis plugins, puede ser utilizado para hacer montajes de imagen grande de tus diapositivas favoritas con relativa facilidad. El objetivo de Stagmo es ayudar a los investigadores de todos los niveles automatizar tareas tediosas de la digitalización de diapositivas. Sistemas de automatización de la etapa profesional pueden ser costo prohibitivo (~ USD 20.000). Este sistema se puede construir por menos de 100 dólares y cuando se combina con soluciones de software de código abierto, digitalización de diapositivas por más del 600 por ciento. Los diseños aquí presentados son para etapas estándar sobre Microscopios Olympus Bx de la serie, pero los conceptos generales pueden aplicarse a una variedad de ámbitos. Stagmo se conecta a la etapa existente mediante una abrazadera y se puede quitar, dejando el microscopio en su estado original. Puesto que Stagmo es desmontable, puede ser muy útil para el investigador itinerante.
Para construir un Stagmo de los tuyos necesita las piezas siguientes:
1 Arduino
1 protector de Arduino de control del motor (Asegúrese de que puede controlar 2 motores paso a paso)
2 motores paso a paso
1 pcb placa de perf
Una variedad de resistencias
4 botones
1 interruptor
alambre
2 tornillos largos
2 tuercas
1 fuente de alimentación AC/DC
1 hoja de lexan de 1/4 de pulgada
4 ruedas de la polea
4 cortarla gruesa
De fieltro
Para mi generación, utilizado las herramientas que tenía. Kilometraje podrá muy:
Dremel con broca de corte rotativo y broca
Pistola de pegamento caliente
Cinta pato
