Paso 4: Soldar los conectores HC-SR04 e Interruptores táctiles
Ahora su tiempo Mostrar me refiero a tiempo de soldadura.

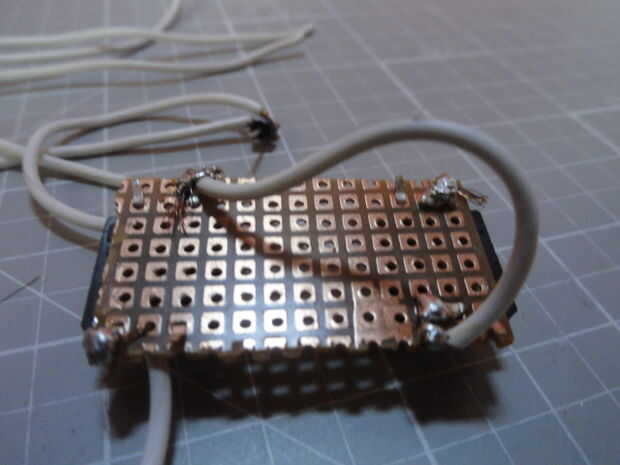

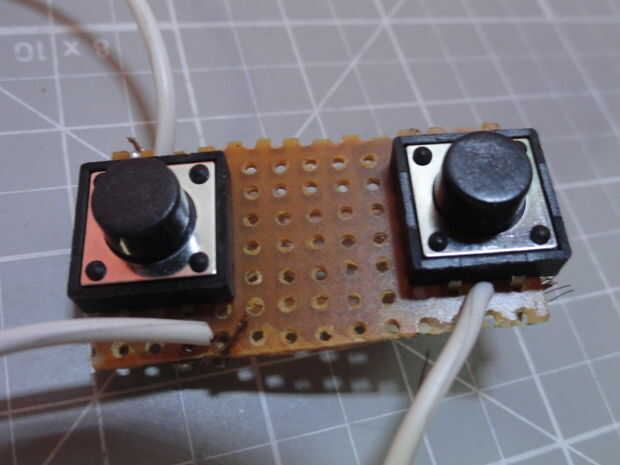

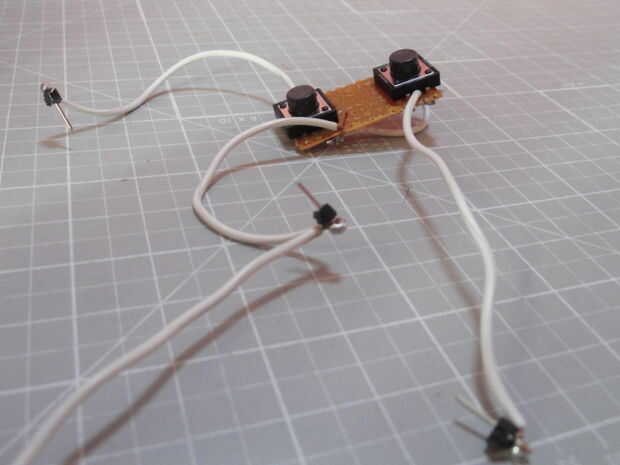

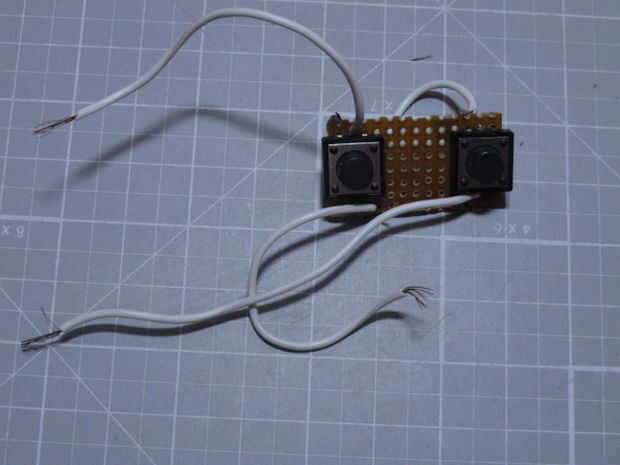

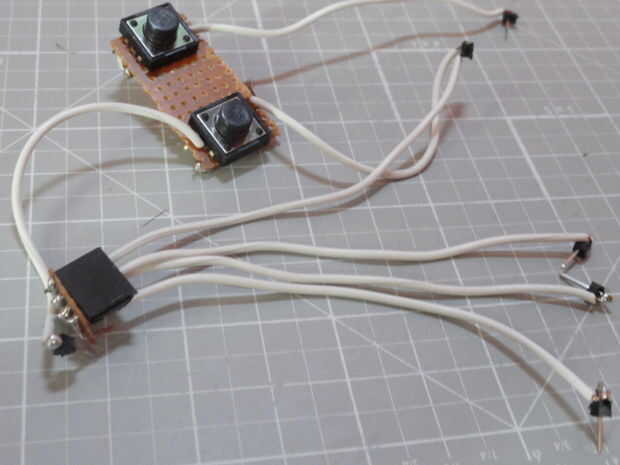

Tome un PCB rectangular, coloque en los 2 interruptores táctiles. Únete a dos terminales entre sí con un alambre y soldarlos. Este es el campo común + 5 terminal ahora suelde un cable más para el mismo terminal. Soldar 2 cables más a la izquierda sobre prensados que Irán a AnalogRead pins de linkit uno. Cuando se pulsa cualquier interruptor táctil se conectará el terminal de + 5 a A0 y A1 pernos linkit leerá con función "analogRead()" y realizar más ejecuciones

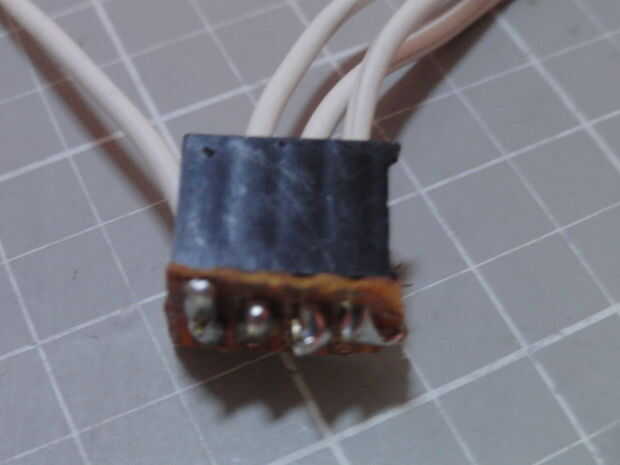

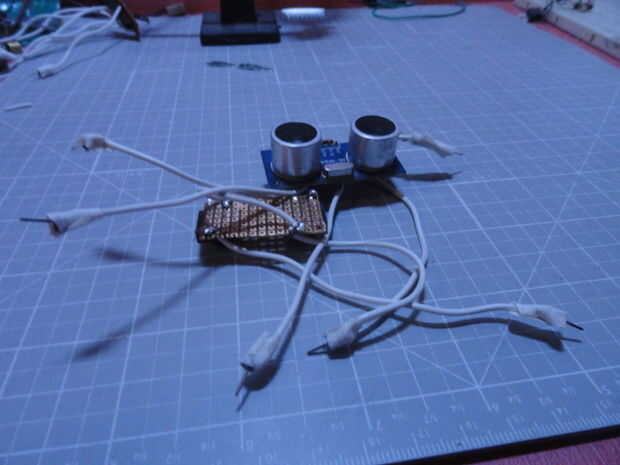

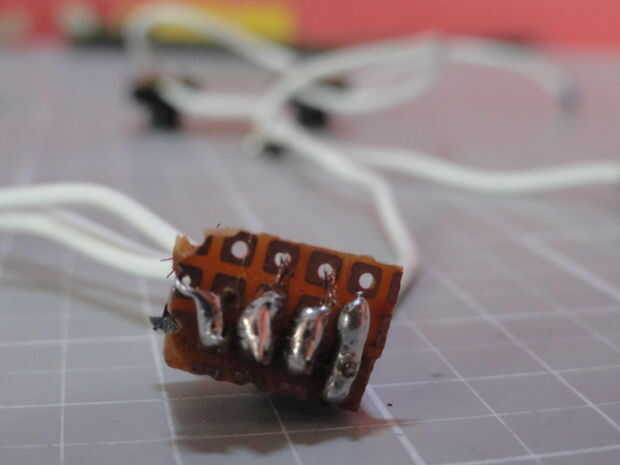

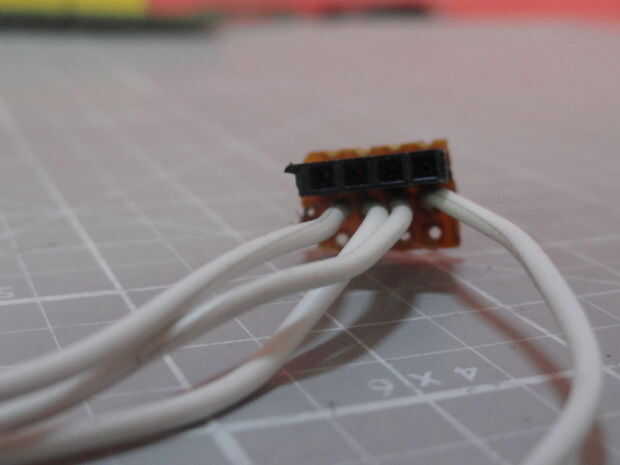

HC-SR04 puede no ser directamente conectado a linkit así que tenemos que hacer los conectores para él. Tomar 4 pines hembra y soldarlos con cuatro alambres salientes en un pequeño PCB.

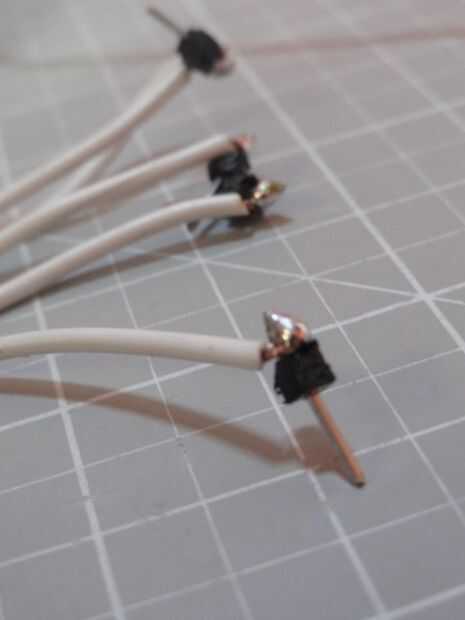

Ahora en el extremo de cada alambre de la soldadura pernos masculinos o femeninos. permite desplazarse al siguiente paso...
