Paso 5: L293D soldador y los cables del motor

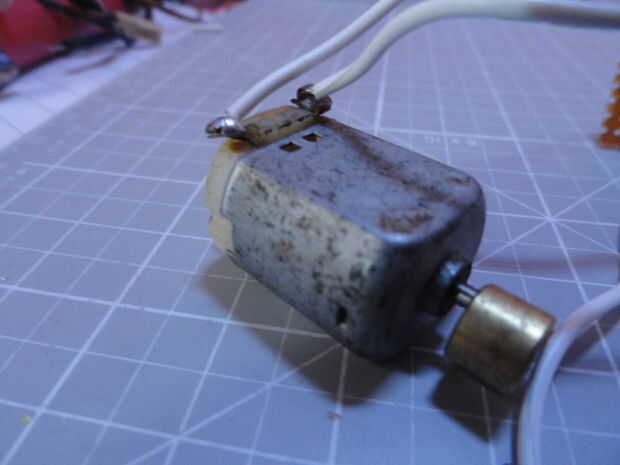

Cortar 2 cables tira de esquinas y EM de la soldadura del motor

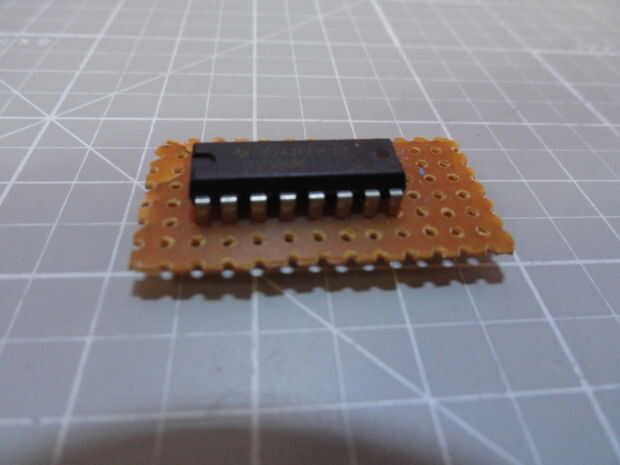

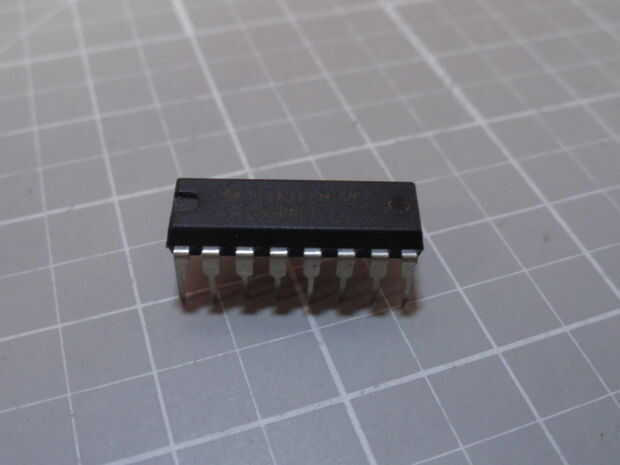

Usaremos el L293D para coche son motor porque linkit la señal de salida de pines digitales es demasiado baja para conducir cualquier motor pero entonces de donde conseguiremos que la cantidad de voltaje. Su simple nos pondremos de linkit uno sí mismo. ¿Confundido? LinkIT la señal de salida sólo es baja pero tiene un 5v pin que suministra suficiente voltaje para el motor corte rectangular en forma de PCB y soldadura el L293D en él. Después conecte todo como sigue:

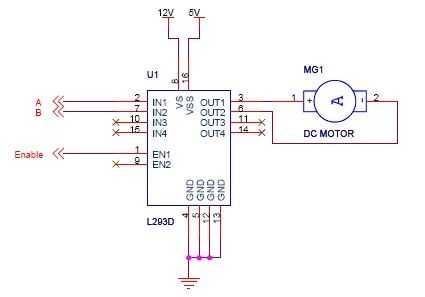

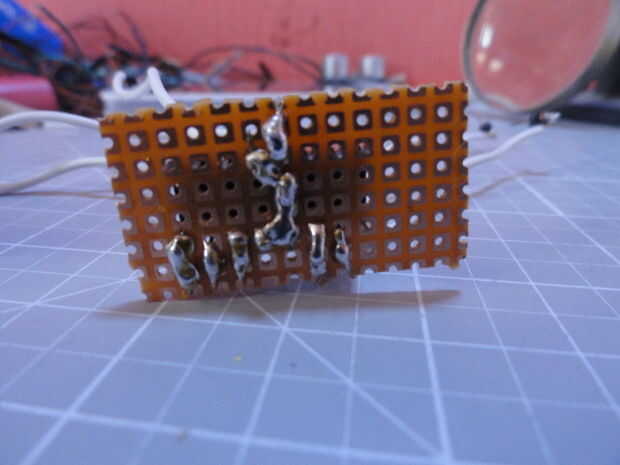

1. Conecte y soldadura 1, 8, 9 y 16 pines del L293D entre sí que son enabler y Vcc para 2 motores
2. conectar y soldar 4, 5, 12 y 13 pines del L293D mutuamente son - o pines GND para 2 motores
3. soldadura de 2 alambres en los pernos 2 y 8 respectivamente de L293D. (estos son los pines de señal).

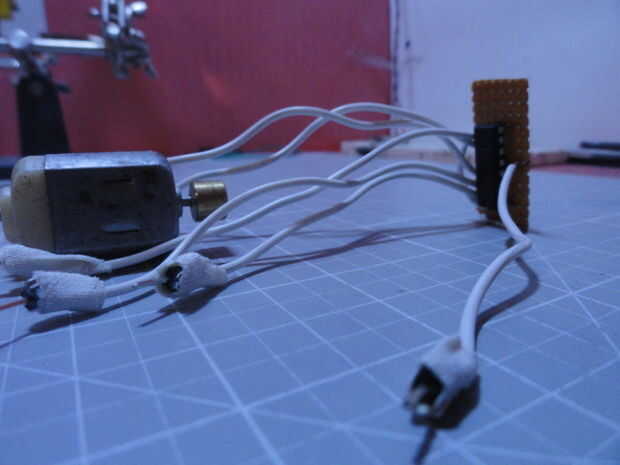

4. soldar los cables del motor al pin 3 y 6 del L293D.

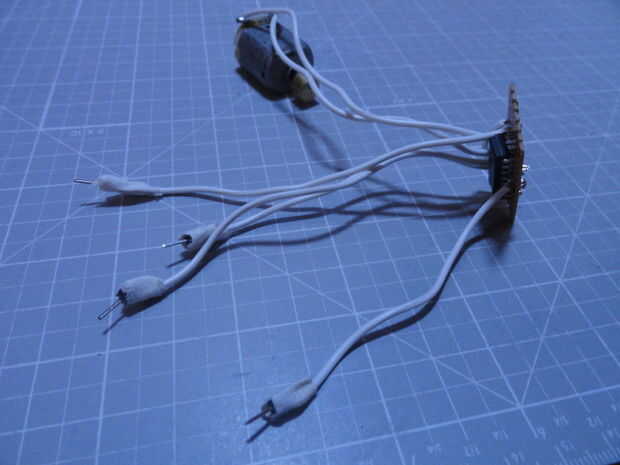

5. soldar 4 cables stripped(corner) al perno 16, 13, 2 y 8 del L293D.

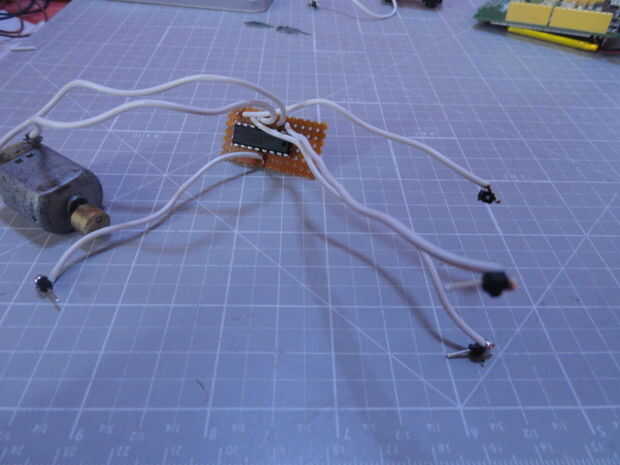

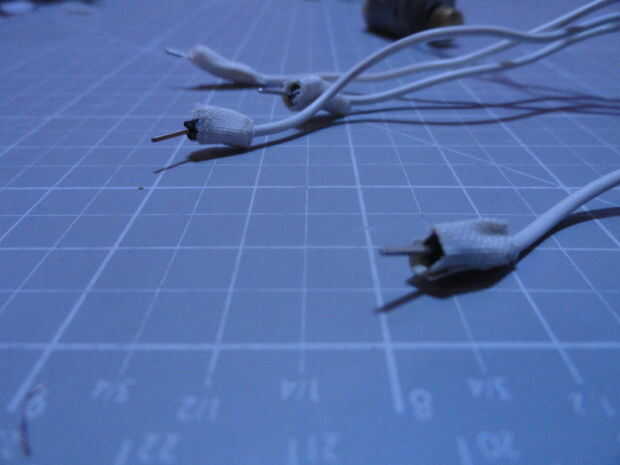

6. soldadura de hombre o mujer pines en los cables del pin 16, 13, 2 y 8 del L293D
