Paso 2: Medir y bosquejar
Decidí que los sostenedores de acrílico dos sería perfectos suspender el bate. Decidí colocar aproximadamente una pulgada del extremo del tubo y alrededor de una pulgada de la perilla (en la empuñadura). He utilizado un par de pinzas en mano tuve que medir el diámetro en ambas localidades. Me mide 25 mm en la empuñadura y 64 mm en el cañón. Los Tomé y dibujó dos círculos de diámetro equivalente en InkScape y colocado encima de un datum definido con el centro de los círculos pegada a la misma altura por encima de la referencia.
Puesto que el bate de béisbol tiene diferentes diámetros en el barril y agarre y queremos tener el bate perfectamente nivel en el final, necesitamos conocer sobre estos datos de referencia que hablo de arriba. Después de hacerlo era bastante simple a medida justo abajo de los círculos a los datos de referencia y definir mi altura deseada. Me conformé con 70 m m que la altura que sería el centro del palo por encima de la plataforma.

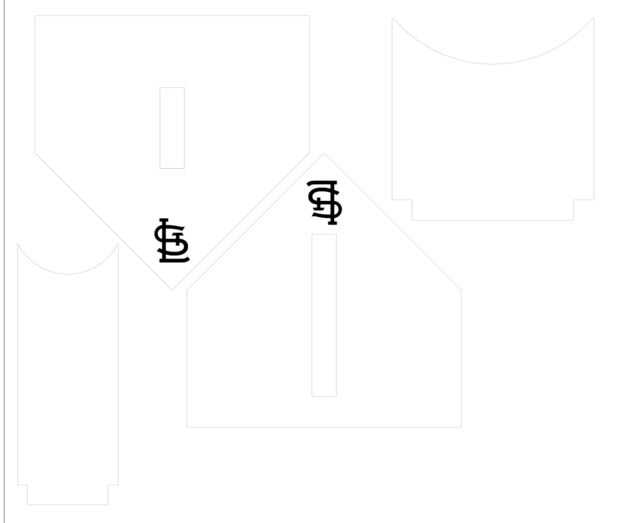

Entonces para dar el soporte de apoyo diseñé una base que sería la sección vertical. Aquí diseñé la base para ver como plato de Home para algunos añadido influencia de béisbol y luego se coloca un logo STL en la base que más tarde sería grabada por el láser.
El epílogo le gusta todas las líneas que se van a cortar para ajustarse a 0,001" espesor, sin relleno. Todo lo que quieres grabar en lugar de corte se debe establecer con relleno 100% opaco y ninguna línea.
